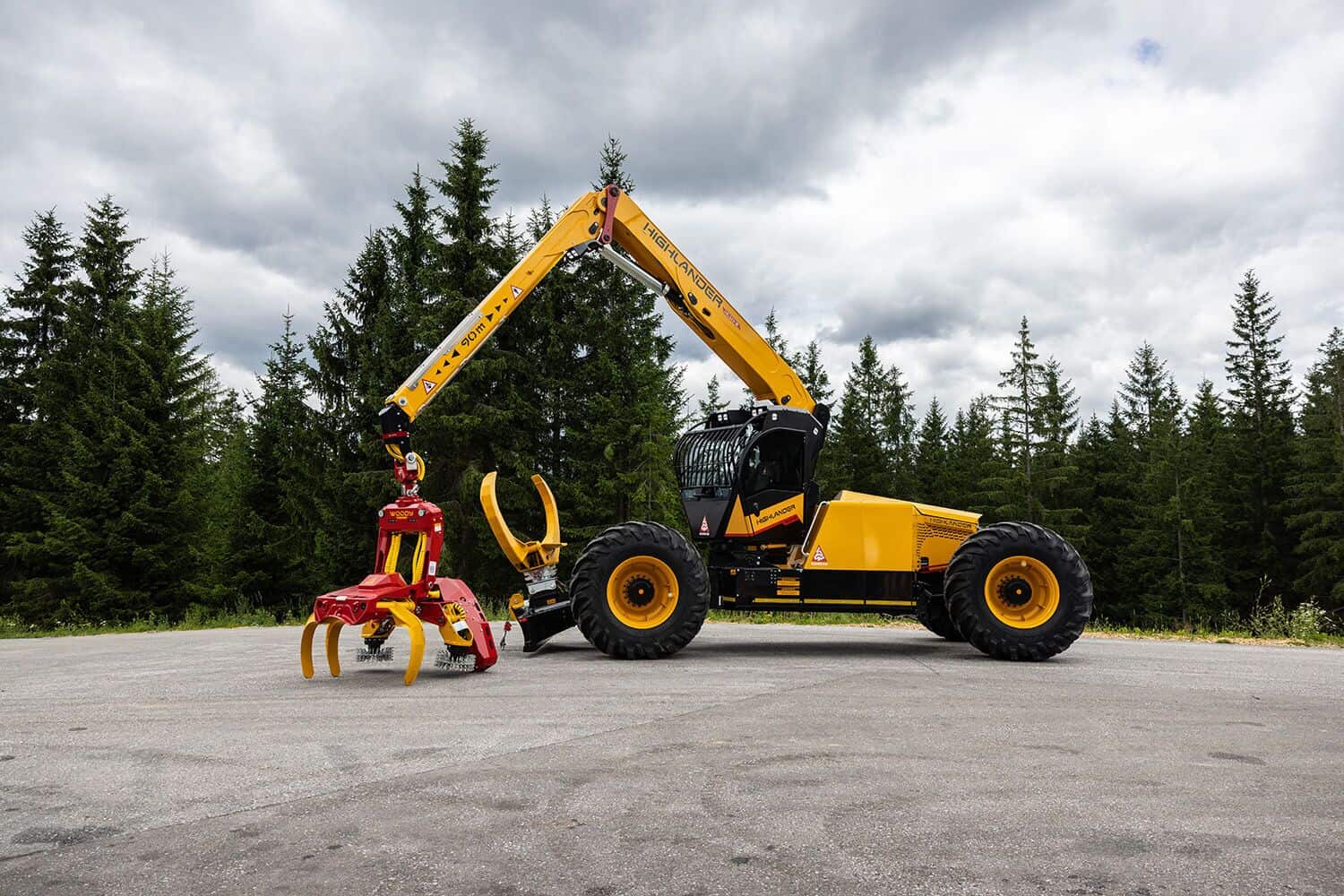

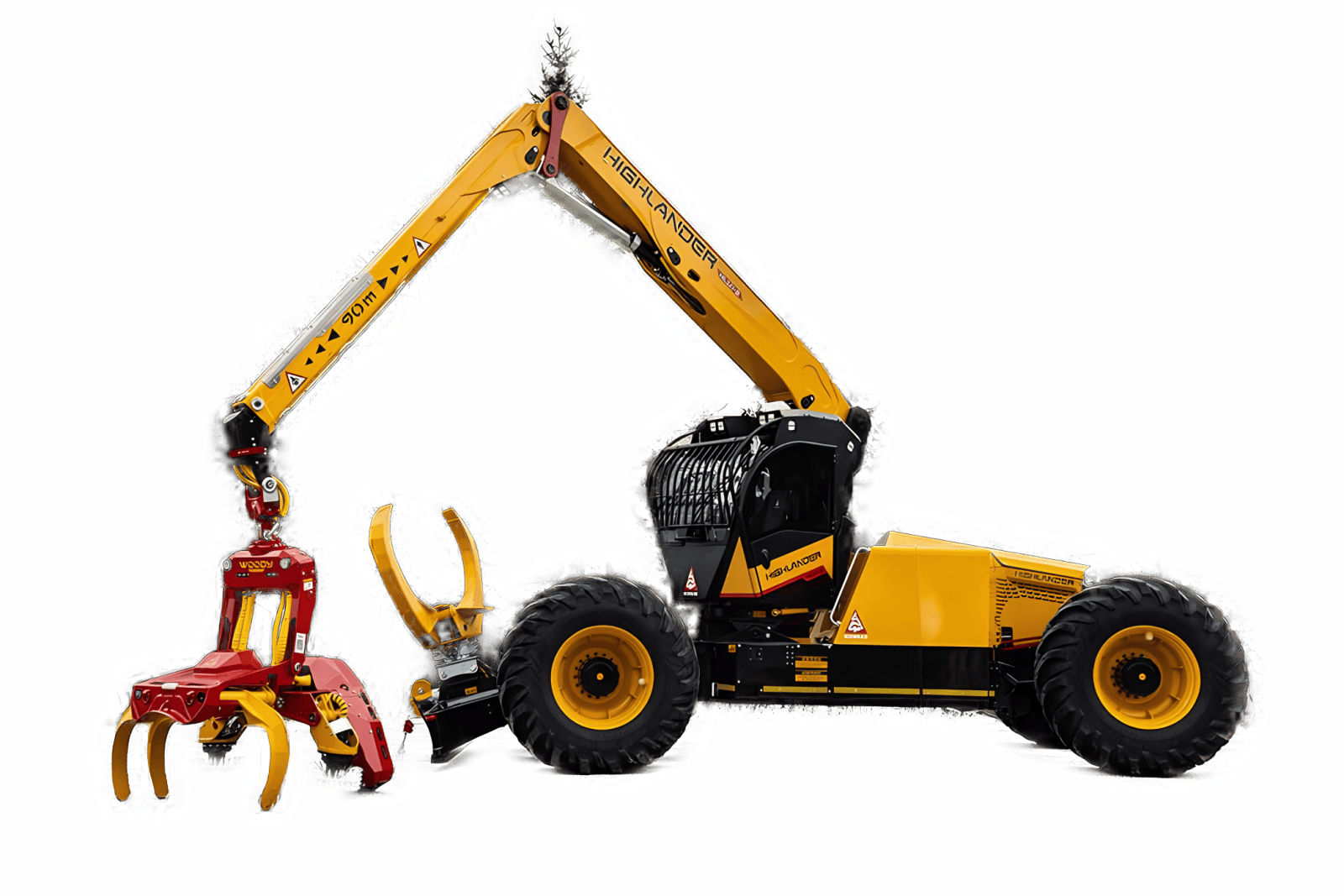

harvestoryHIGHLANDER 10-2
Štvorkolesový výkonný univerzálny stroj
Maximálna schopnosť manévrovania
Univerzálny stroj na procesovacie práce na lesnej ceste, ako aj na prebierky a približovanie v teréne.
■ dobrá stúpavosť na základe pohonu všetkých kolies s možnosťou pripojenia hydraulického uzáveru diferenciálu a s veľkými hnacími kolesami
■ automatická regulácia výšky kolies zabezpečí neustálu stabilitu a otočnú silu stroja
■ maximálna schopnosť manévrovania vďaka krátkemu rázvoru v kombinácii s riadením so zatáčaním dvoch kolies, štyroch kolies a so synchronizáciou pohybov

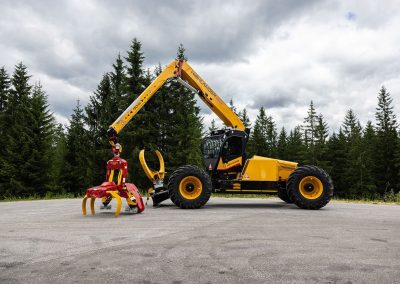

Kompaktná jednotka so štyrmi riadenými a poháňanými kolesami

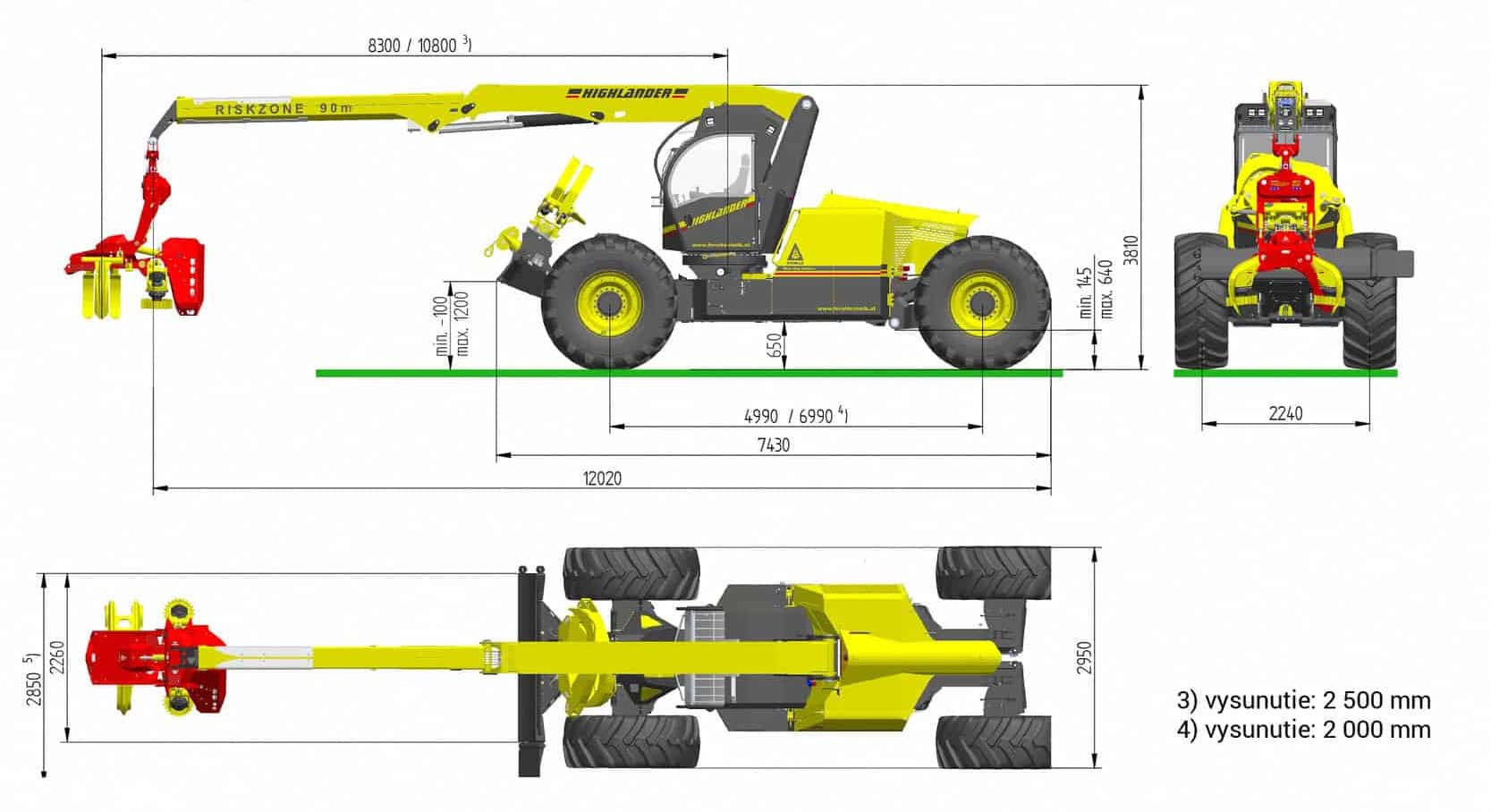

Technická špecifikácia
Otočte vaše mobilné zariadenie do horizontálnej polohy, aby sa zobrazila celá tabuľka!
01 Všeobecné informácie
| HIGHLANDER HL10-2 | |
|---|---|
| Typ motora: | stupeň V, FPT 6-valcový CR |
| Výkon (2200 U/min): | 212 kW |
| Krútiaci moment (1500 U/min): | 1160 Nm |
| Celkový výtlak: | 6,7 l |
| Kapacita dieselových nádrží: | 340 l |
02 Motor
| HIGHLANDER HL10-2 | |
|---|---|
| Typ motora: | stupeň V, FPT 6-valcový CR |
| Výkon (2200 U/min): | 212 kW |
| Krútiaci moment (1500 U/min): | 1160 Nm |
| Celkový výtlak: | 6,7 l |
| Kapacita dieselových nádrží: | 340 l |
03 Žeriavový systém
| HIGHLANDER HL10-2 | |
|---|---|
| Typ žeriavu: | HL24 |
| Krútiaci moment zdvihu žeriavu: | 240 kNm |
| Uhol náklonu: | +23,6° / -9,5° |
| Uhol náklonu vrátane kladidiel kolies: | +28,0° / -14,0° |
| Rozšírenie: | 10,8 m |
| Otočný moment: | 44 kNm |
| Rozsah otáčania: | 360° |
04 Podvozok
| HIGHLANDER HL10-2 | |
|---|---|
| Typ: | Portálová tandemová náprava Zadná náprava |
| Jazda: | Portálová tandemová náprava s axiálnym piestovým motorom a dvojstupňovou prevodovkou Axiálny piestový motor s prevodovkou |
| Brzdový systém: | Viackotúčová brzda |
| Typ riadenia: | Predné, zadné koleso, všetky kolesá a crab riadenie |
| Riadiaci systém: | Kĺbové riadenie Riadenie na jednom kolese |
| Uhol riadenia: | +27° / -27° |
| Štandradné pneumatiky: | 710 / 45 R26,5 710 / 70 R34 |
| Ťahová sila: | 272 kN |
| Rýchlosť: | 18 km/h |
| Pás nápravy: | 2240 mm |
| Svetlá výška: | 640 mm |
05 Hydraulický systém
| HIGHLANDER HL10-2 | |
|---|---|
| Pohonné čerpadlá: | Axiálne piestové čerpadlo, uzavretý olejový okruh, pmax 450 bar |
| Pracovné čerpadlo: | Axiálne piestové čerpadlo, otvorený olejový okruh, pmax 350 bar |
| Čerpadlo na výjazd sily: | Axiálne piestové čerpadlo, otvorený olejový okruh, pmax 350 bar |
| Kapacita plnenia olejovej nádrže hydraulik: | 250 l |
06 Možnosti
Navijak RW90-1
maximálna ťahová sila 80 kN (nastaviteľná), lano: Ø13mm / 120 m
Trakčný navijak TW90-1
maximálna ťahová sila 90 kN (nastaviteľná), s ramenom na navíjanie vypúšťača kábla, použiteľné ako navijak na oplachtenie, lano: Ø14mm / 300m
Mušlová posteľ
s integrovaným systémom rýchlej výmeny, nastaviteľnou otočnou a kyvnou brzdou, približne 2 m² nakladacej plochy

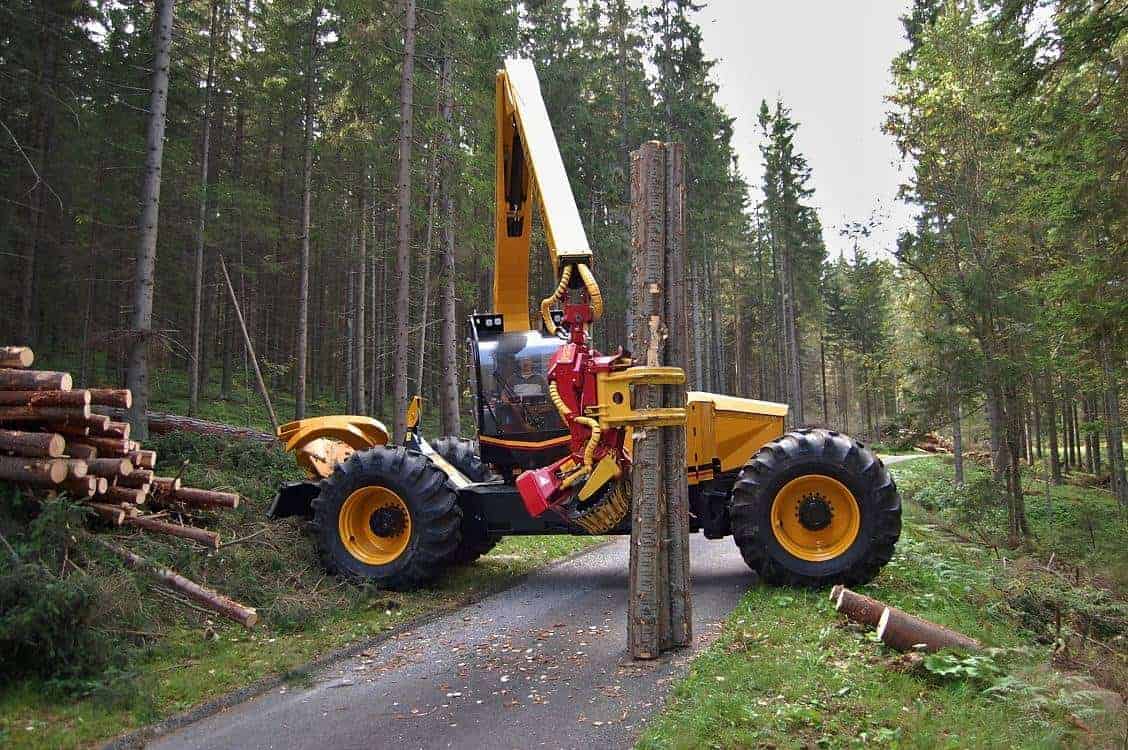

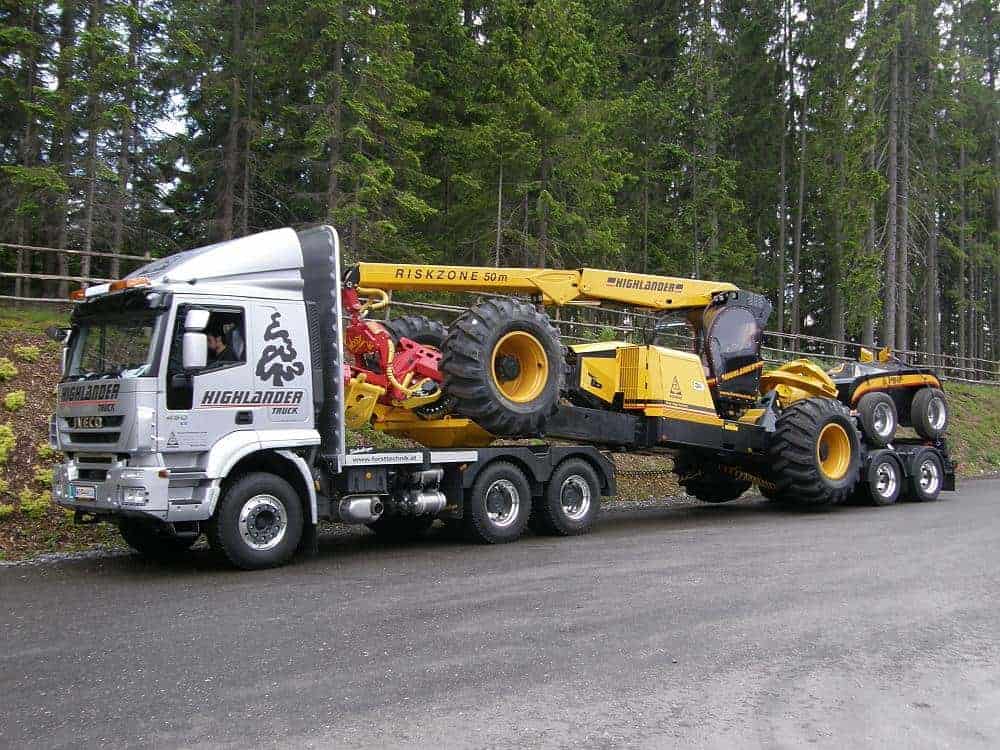

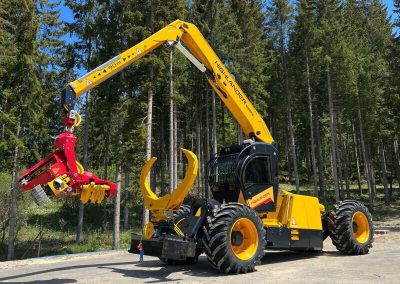

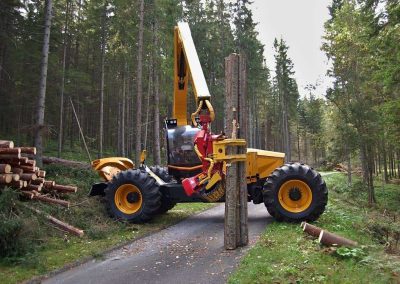

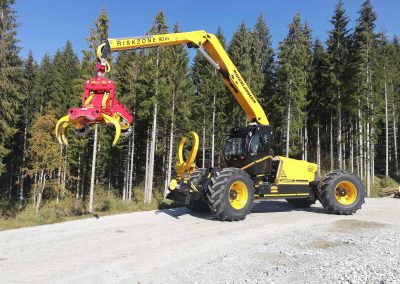

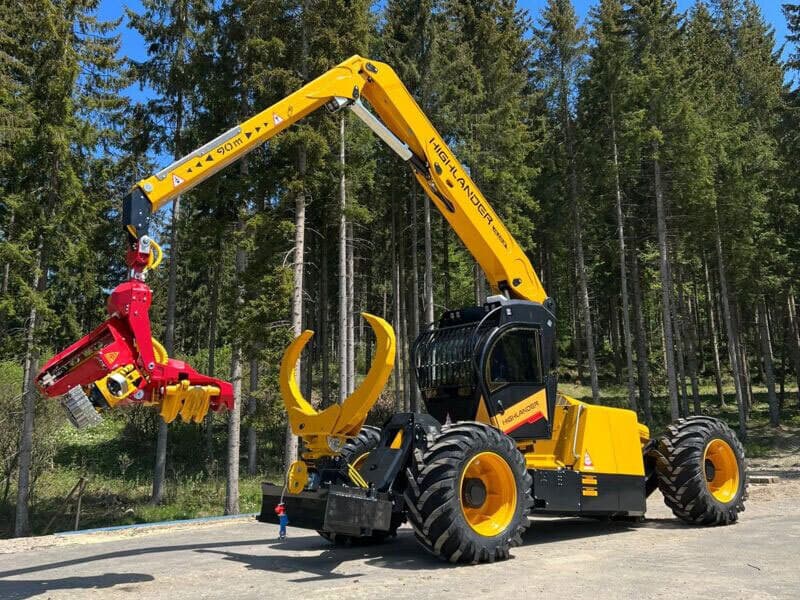

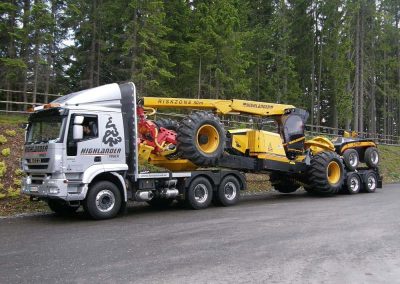

HIGHLANDER 10-2 V PRAXI
