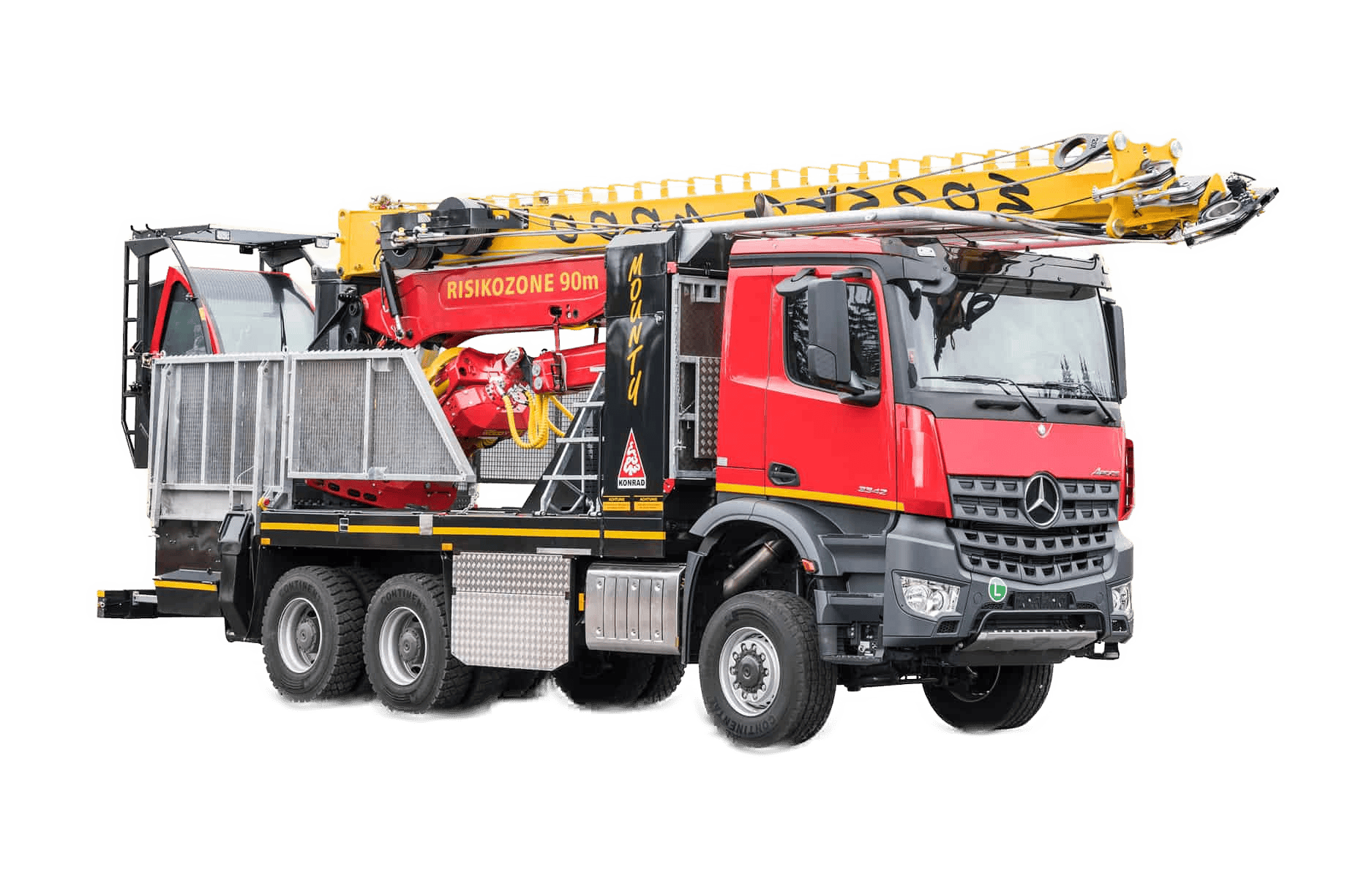

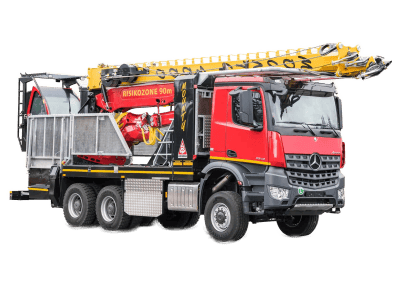

lesné lanovkyMOUNTY
Hospodárne riešenie pre strmé svahy z jedného zdroja
Mounty je ideálnou voľbou pre veľké objemy ťažby, kde sa kladie dôraz na maximálnu rýchlosť spracovania "od pňa až po odvozné miesto". Vďaka procesorovej hlave Woody dokáže kmene rovno očistiť a narezať, čím šetrí čas aj personálne náklady.

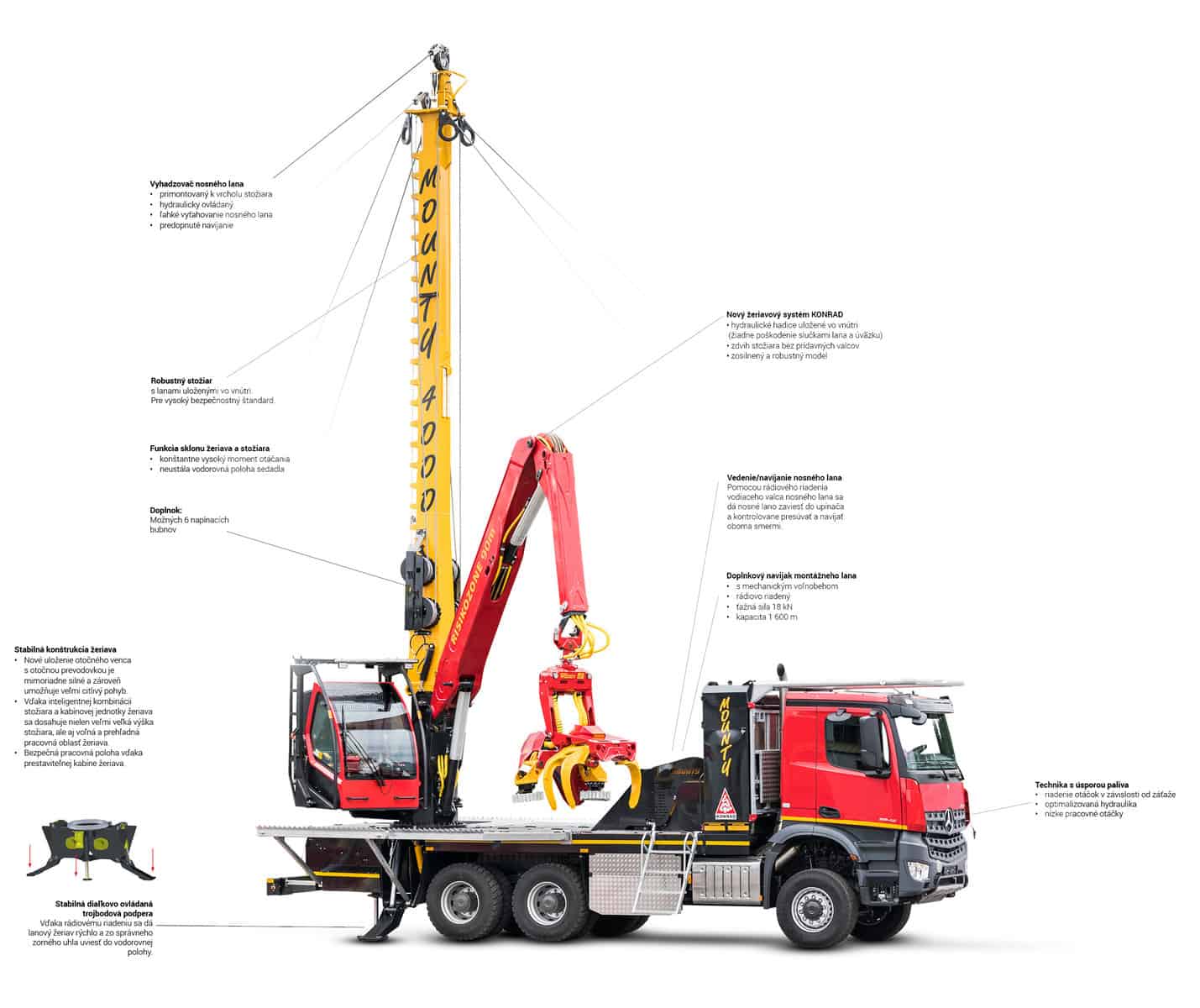

Enormne výkonný stroj
Profesionálna ťažba dreva na strmých svahoch vyžaduje profesionálnu techniku. Vďaka svojej ergonomicky premyslenej koncepcii stroja dosahuje MOUNTY vyššiu úroveň.
Výsledkom perfektne zosúladených komponentov je hospodárny a enormne výkonný stroj.
■ kompaktná konštrukcia
■ ergonomické a bezpečné pracovisko
■ vysoký stožiar
■ technika s úsporou paliva
■ rýchla a ľahká montáž
■ komfortná kabína
Ochrana pôdy: Kmene sa neťahajú po zemi, čím sa predchádza erózii a poškodeniu koreňového systému okolitých stromov.
Dostupnosť: Umožňujú hospodárenie v terénoch so sklonom nad 40°, ktoré sú pre traktory nedostupné.
Vysoká bezpečnosť: Ovládanie prebieha často diaľkovo, čo minimalizuje riziko úrazu pracovníkov v rizikových zónach. Kmene sa neťahajú po zemi, čím sa predchádza erózii a poškodeniu koreňového systému okolitých stromov.
Dostupnosť: Umožňujú hospodárenie v terénoch so sklonom nad 40°, ktoré sú pre traktory nedostupné.
MOUNTY v porovnaní s konvenčnými systémami
Ponuka modelov MOUNTY
MOUNTY 3000
MT30-3 je ideálny stroj na prebierky v strmých svahoch.
Strojové komponenty, ako je systém lanového žeriavu alebo nakladací žeriav, sú navrhnuté tak, aby sa prevažne slabé drevo dalo rýchlo a efektívne spracovať. Celková hmotnosť v štandardnej verzii je menej ako 26 t. Čo sa týka funkčnosti a rozmanitosti možností, MT30-3 rozhodne nezaostáva za svojimi veľkými bratmi.

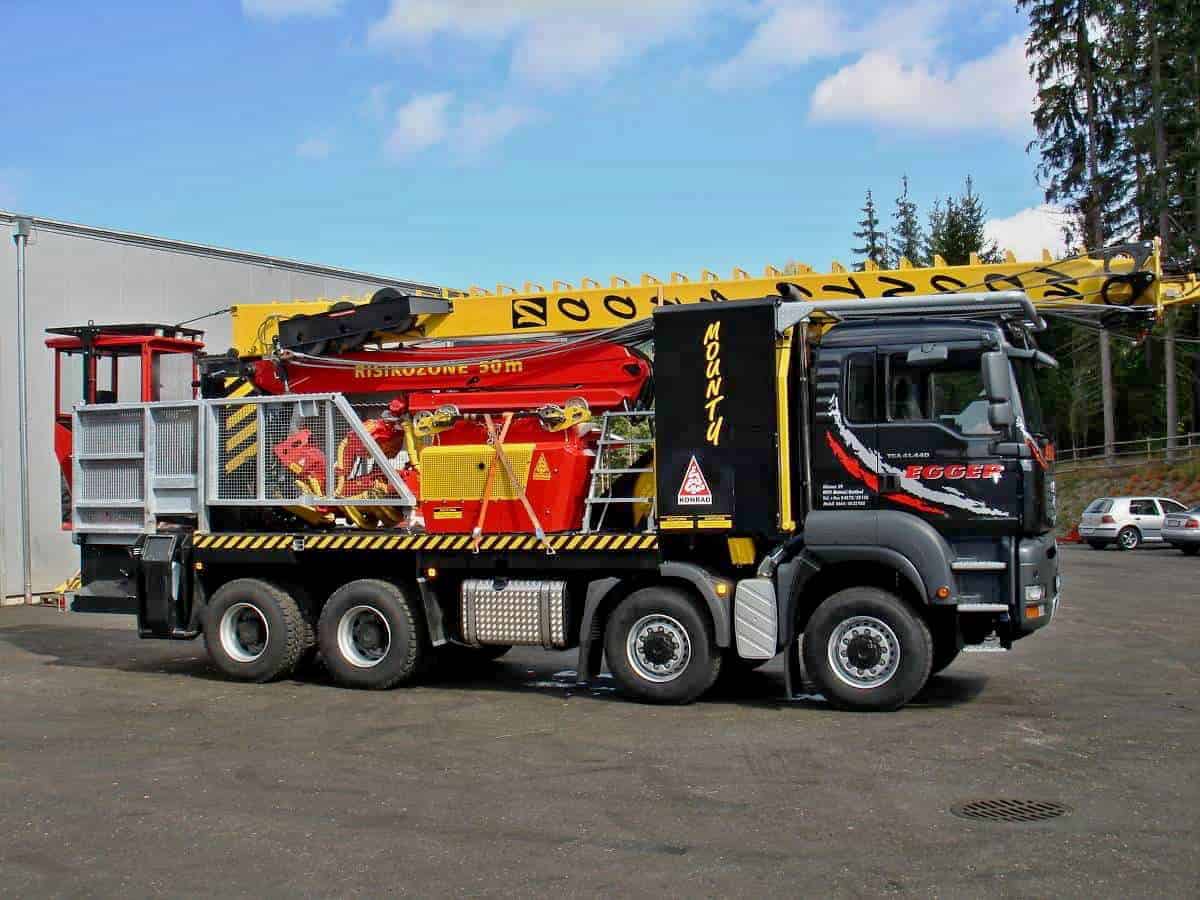

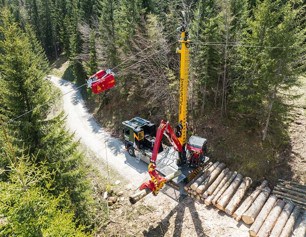

MOUNTY 4000
MT40-4 spĺňa všetky požiadavky, ktoré obsluha stroja potrebuje.
Od prebierok až po ťažbu ťažkého dreva – MT40-4 je ideálnym spoločníkom na všetko. Komponenty, ktoré sú ideálne zladené, zabezpečujú nízku spotrebu paliva a vysoký výrobný výkon súčasne.
MOUNTY 5000
Pre tých, ktorí očakávajú viac!
MT50-3, lanový žeriav namontovaný na 4-nápravovom podvozku, je špeciálne navrhnutý pre dlhé lanové trasy a pevné drevo na strmých svahoch.
Vysoká ťažná sila stroja umožňuje väčšie zaťaženie, čo znamená, že produktivita zostáva konštantná aj pri dlhých linkách.
Technická špecifikácia MOUNTY
Otočte vaše mobilné zariadenie do horizontálnej polohy, aby sa zobrazila celá tabuľka!
Všeobecné informácie
| MOUNTY 3000 | MOUNTY 4000 | MOUNTY 5000 | |
|---|---|---|---|
| Nosné vozidlo: | Mercedes Arocs AK 3342 6x6 | Mercedes Arocs AK 3342 6x6, Mercedes Arocs AK 4145 8x6 | Mercedes Arocs AK 4145 8x6 |
| Výkon: | 420 PS | 420 / 450 PS | 450 PS |
| Hmotnosť: | 26000 - 29000 kg | 28000 - 32000 kg | 31000 - 35000 kg |
| Prepravné rozmery (D x Š x V): | 11,90 x 2,50 x 4,00 m | 11,90 x 2,50 x 4,00 m | 13,09 x 2,50 x 4,00 m |
| Výška veže: | 13 m | 13 m | 14,2 m |
| Uhol sklonu: | +6,5°/-6,5° | +6,5°/-6,5° | +6,5°/-6,5° |
| Riadiaci systém: | KTC 1.0 | KTC 1.0 | KTC 1.0 |
| Diaľkový systém | KFS-16, KFS-20 | KFS-16, KFS-20 | KFS-16, KFS-20 |

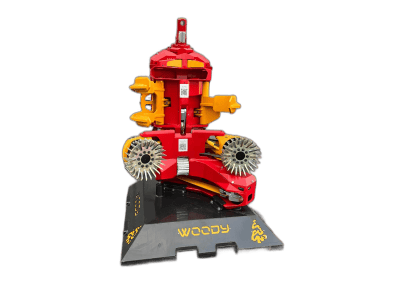

| Zberacie jednotky: | WH50-1, WH60-1 | WH50-1, WH60-1 | WH50-1, WH60-1 |
Káblový žeriavový systém
| MOUNTY 3000 | MOUNTY 4000 | MOUNTY 5000 | |
|---|---|---|---|
| Navijak nosného lana, štandardné/dlhé lano: | Ø18mm/500m Ø18mm/700m | Ø22mm/800m Ø22mm/800m | Ø22mm/800m Ø22mm/800m |
| Ťažná sila: | 100 kN | 120 kN | 120 kN |
| Navijak hlavného lana, štandardné/dlhé lano: | Ø11mm/500m Ø11mm/700m | Ø12mm/700m Ø12mm/800m | Ø12mm/700m Ø12mm/800m |
| Ťažná sila: | 30 kN | 47 kN | 47 kN |
| Navijak kotviaceho lana, štandardné/dlhé lano: | Ø18mm/60m Ø18mm/70m | Ø20mm/60m Ø18mm/70m | Ø20mm/60m Ø18mm/70m |
| Ťažná sila: | 9 kN | 9 kN | 9 kN |
| Navijak pomocného, lana štandardný/dlhé lano: | Ø7mm/1000m Ø7mm/1400m | Ø7mm/1400m Ø7mm/1600m | Ø7mm/1400m Ø7mm/1600m |
| Ťažná sila: | 18 kN | 18 kN | 18 kN |
| Navijak vratného lana, štandardné/dlhé lano: | Ø10mm/1100m Ø10mm/1400m | Ø11mm/1400m Ø11mm/1600m | Ø11mm/1400m Ø11mm/1600m |
| Ťažná sila: | 30 kN | 40 kN | 40 kN |
Žeriavový systém
| MOUNTY 3000 | MOUNTY 4000 | MOUNTY 5000 | |
|---|---|---|---|
| Typ žeriavu: | MT22 | MT24 | MT24 |
| Zdvíhací moment žeriavu: | 200 kNm | 220 kNm | 220 kNm |
| Otáčací moment žeriavu: | 40 kNm | 40 kNm | 40 kNm |
| Rozsah otáčania: | 350° | 350° | 350° |
| Maximálny dosah: | 9,6 m | 9,9 m | 9,9 m |
Hydraulický systém
| MOUNTY 3000 | MOUNTY 4000 | MOUNTY 5000 | |
|---|---|---|---|
| Káblové žeriavové čerpadlá: | axiálne piestové čerpadlo, uzavretý olejový okruh, pmax 460 bar | axiálne piestové čerpadlo, uzavretý olejový okruh, pmax 460 bar | axiálne piestové čerpadlo, uzavretý olejový okruh, pmax 460 bar |
| Pracovné čerpadlo: | axiálne piestové čerpadlo, otvorený olejový okruh, pmax 350 bar | axiálne piestové čerpadlo, otvorený olejový okruh, pmax 350 bar | axiálne piestové čerpadlo, otvorený olejový okruh, pmax 350 bar |
| Čerpadlo s vývodovým hriadeľom: | axiálne piestové čerpadlo, otvorený olejový okruh, pmax 100 bar | axiálne piestové čerpadlo, otvorený olejový okruh, pmax 100 bar | axiálne piestové čerpadlo, otvorený olejový okruh, pmax 100 bar |
| Kapacita nádrže na hydraulický olej: | 400 l | 400 l | 400 l |
| 400 l |
Rádiotechnika a kabína MOUNTY
Rádiotechnika
Všetky funkcie stroja sa vykonávajú s využitím diaľkového rádiového riadenia:
■ podoprenie
■ nakladacie rampy
■ navijaky napínacích lán
■ navijak nosného lana a vedenie nosného lana
■ navijak ťažného lana
■ navijak vratného lana
■ navijak montážneho lana
■ štart/stop nákladného vozidla prestavenie kabíny žeriava
■ funkcie vozíka lanovky, napr. navijak zdvíhacieho lana a štart/stop motora
■ automatika natiahnutia vrátane programovania natiahnutia a programovanie prekážok a lanových sediel
KK2 – inovatívny systém kabíny
■ automatika dverí
■ zvýšená miera bezpečnosti
■ krátke prestoje vozíka lanovky
■ zlepšený výhľad nahor
■ zväčšený vnútorný priestor
■ optimalizovaný systém klimatizácie a vykurovania
■ zlepšená izolácia hluku a vibrácií
■ ovládanie vozíka lanovky ručnou pákou
Otvárač dverí – dvere kabíny sa okamžite otvoria. Otvorenie slučiek lana sa tak môže uskutočniť bez zdržania. Pri alternatívnej automatizovanej prevádzke sa dvere kabíny po usadení vodiča samočinne zatvoria.

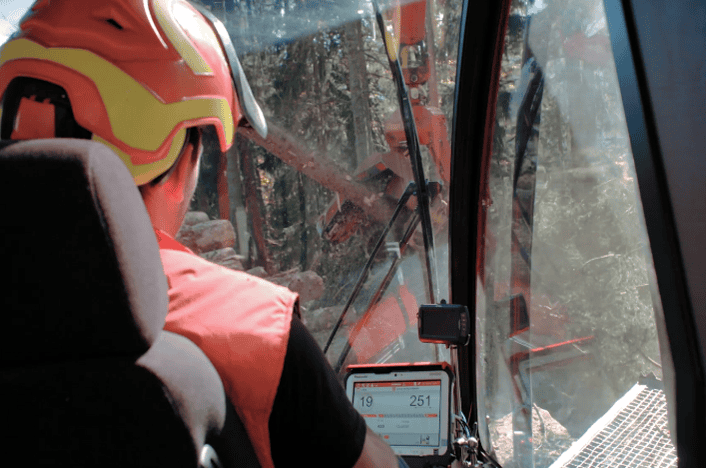

RIADENIE KTC 1.0
■ prehľadný displej s dotykovým ovládaním
■ vizuálne znázornenie vozíka lanovky, lanovej bodky a pozícií koncových bodov
■ veľmi jednoduchá obsluha
■ centrálne riadenie a monitorovanie strojov: WOODY, lanový žeria, nákladné vozidlo s nakladacím zariadením, hydraulické zariadenie
■ všetky nastavovacie body s textovým popisom
■ maximálne presné vyhodnotenie údajov o produkcii
■ tlač údajov o produkcii a ich uloženie na USB alebo zaslanie e-mailo
■ evidencia a vyhodnotenie prevádzkových údajov
■ údržba na diaľku cez internet

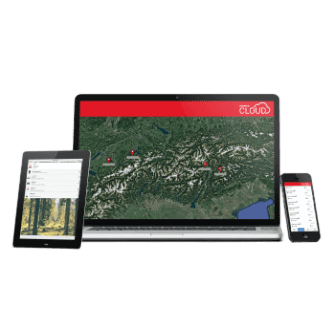

Digitálne sledovanie výkonnosti
Údaje zaznamenané digitálnymi meracími zariadeniami, prístrojmi a senzormi ďalej spracúva firemný softvér, ktorý poskytuje nasledujúce informácie:
- údaje o produkcii
- príprava údajov
- evidencia pracovného času
- evidencia prevádzkových údajov, ako je pracovná prevádzka, montáž, presun, údržba atď.
- spotreba paliva
- stanovištia stroja

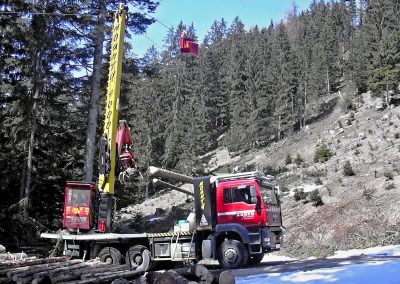

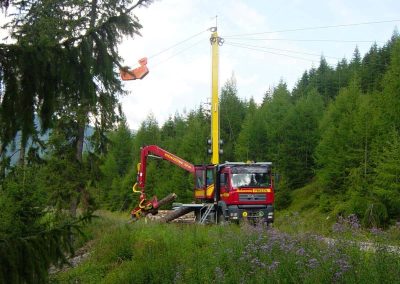

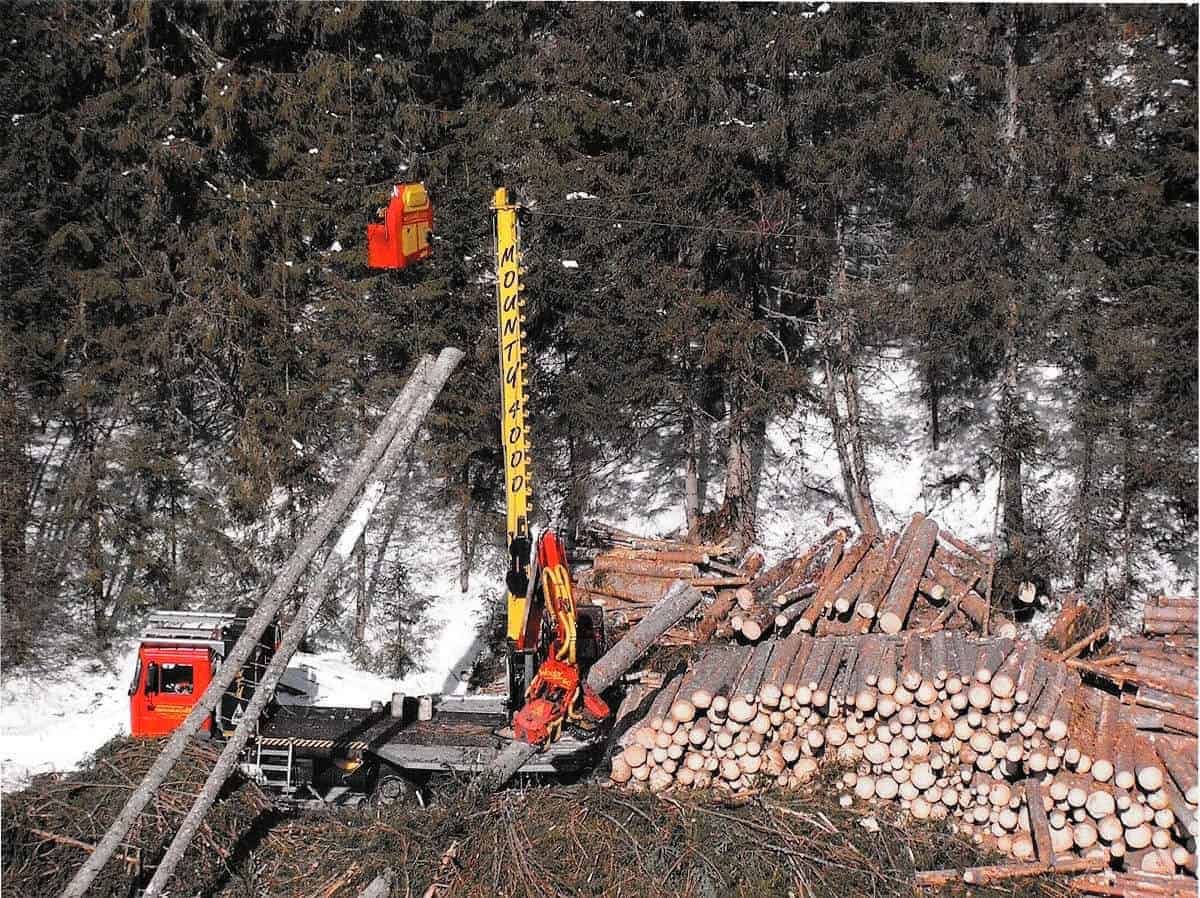

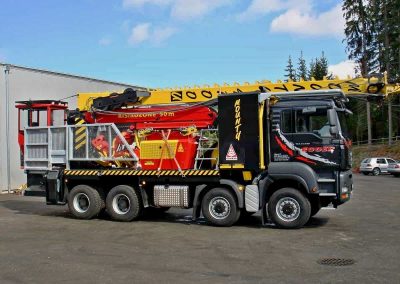

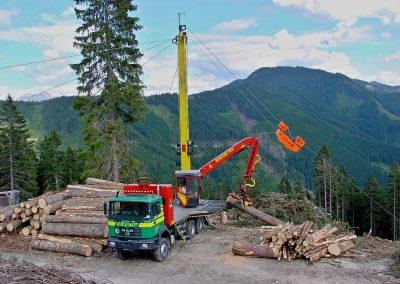

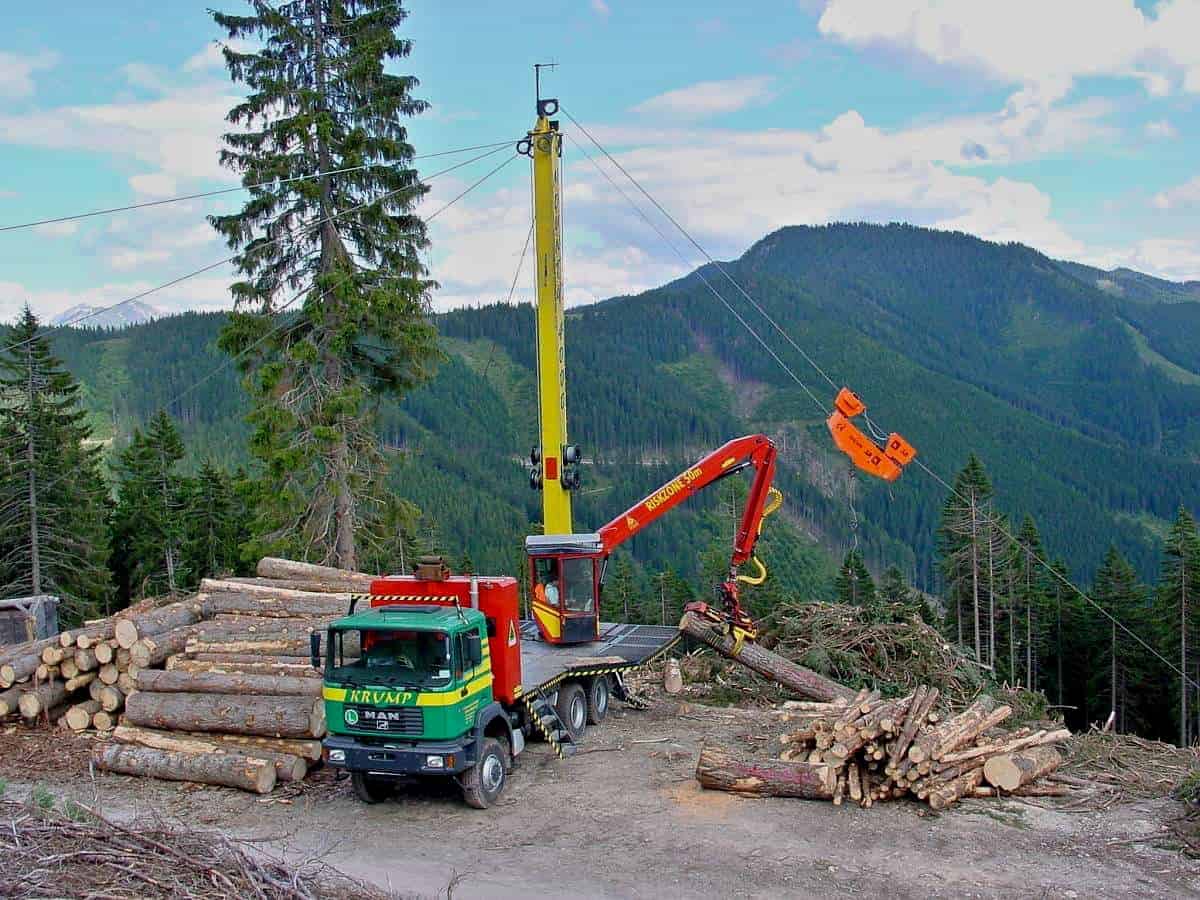

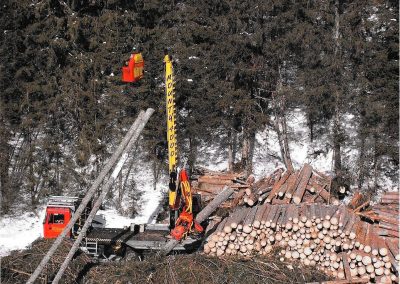

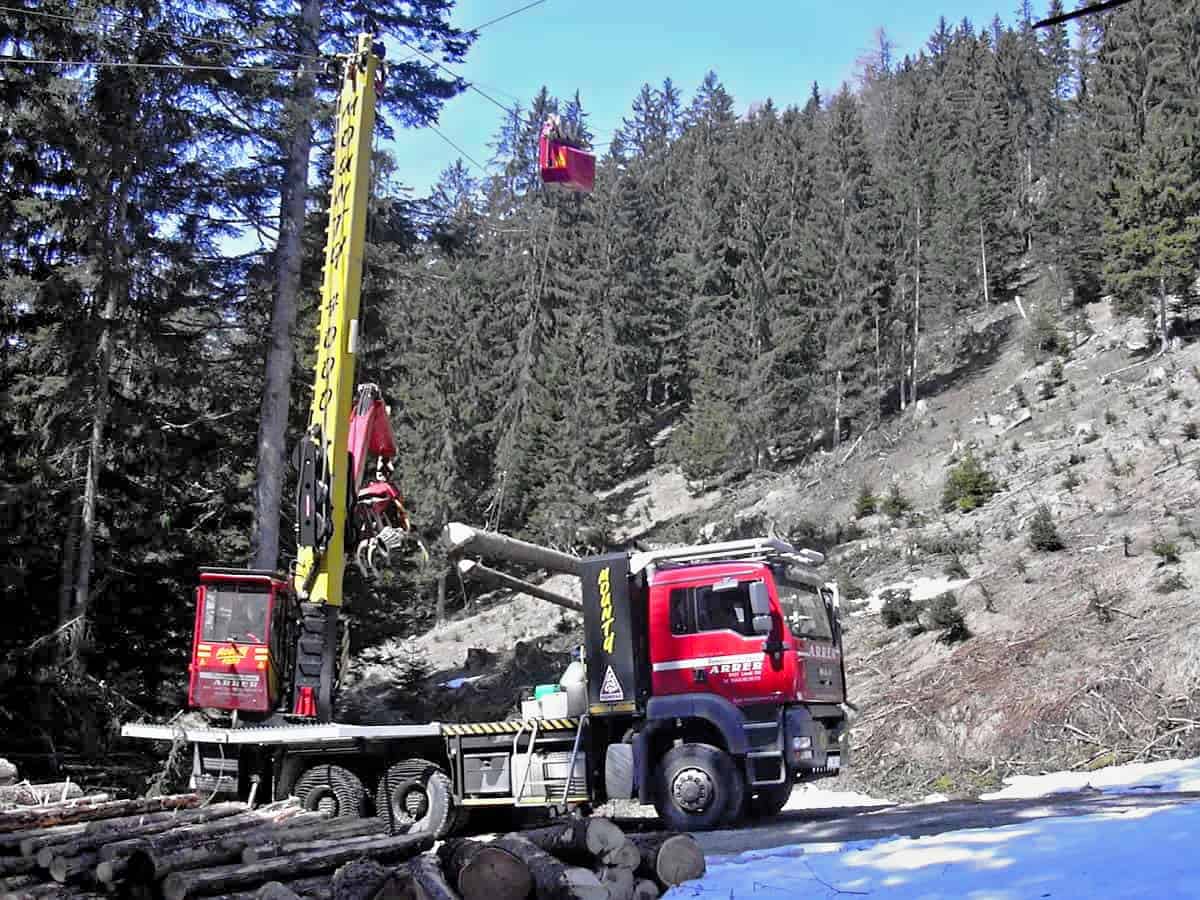

MOUNTY V PRAXI
