harvestorové hlaviceWOODY WH65-1
Najnovšia generácia kombajnovej hlavy
Aby sme čelili novým výzvam v lesníckom sektore, vyvinuli sme WOODY WH65.

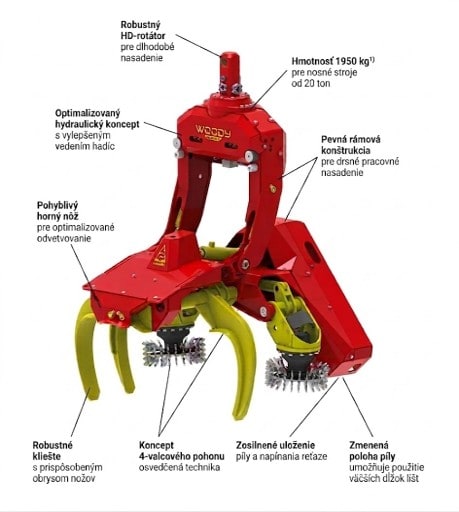

Možnosť rôznych variantov horného noža. Koncept pohonu so 4 valcami. Zosilnené ložisko pílovej jednotky s automatickým napínačom reťaze.
Optimalizovaná hydraulická koncepcia
Vďaka robustnej konštrukcii rámu je ideálnou jednotkou na použitie pri spracovaní poškodeného a ťažkého dreva. WOODY WH65-1 bol špeciálne vyvinutý na montáž na ťažké základné vybavenie (napr. pásové rýpadlá od 20 ton). Optimalizovaná hydraulická koncepcia. Modifikovaná poloha píly: umožňuje použitie dlhších pílových listov. Silná konštrukcia rámu a robustnejšie drapáky.
Technická špecifikácia
01 Všeobecné informácie
Harvestorová hlavica
Model: WH65-1
02 Základné údaje
| Model | WH65-1 |
|---|---|
| Hmotnosť | 1950 kg ¹) / 1930 kg ²) |
| Odporúčaný hnací výkon | 118 kW (160 PS) |
| Prevádzkový tlak | 300 -350 bar |
| Spotreba oleja | 200 - 250 l/min |
| Rotátor | Integrovaný nekonečný rotátor KONRAD |
| Prevádzkové napätie | 24 V |
| Riadiaci systém | KTC 1.0 |
1) hmotnosť vrátane rotátora; vrátane hydraulického oleja
2) s doplnkovou vrcholcovou pílou
03 Jednotka píly
| Model WH65-1 | Hlavná píla | Doplnková vrcholcová píla |
|---|---|---|
| Systém napínania reťaze | hydraulický | manuálny |
| Rýchlosť reťaze | 40 m/s | 35 m/s |
| Dĺžka pílovej lišty | 900 mm | 420 mm |
| Max. priemer rezu | 750 mm | 320 mm |
| Rozstup reťaze | .404“ | .404“ |
| Počet hnacích článkov | 106 | 55 |
04 Posuvná jednotka
| Model WH65-1 | |
|---|---|
| Posuv | 4 posuvné valce |
| Max. posuvná sila | 40 kN |
| Rýchlosť posúvania | 0 - 4 m/s |
| Max. otvorenie posuvných valcov | 790 mm |
05 Jednotka drapáka
| Model WH65-1 | |
|---|---|
| Odvetvovacie nástroje | 4x pohyblivé, 1x statické |
| Odvetvovací priemer | 40 - 650 mm |
| Max. otvorenie drapáka | 1350 mm |

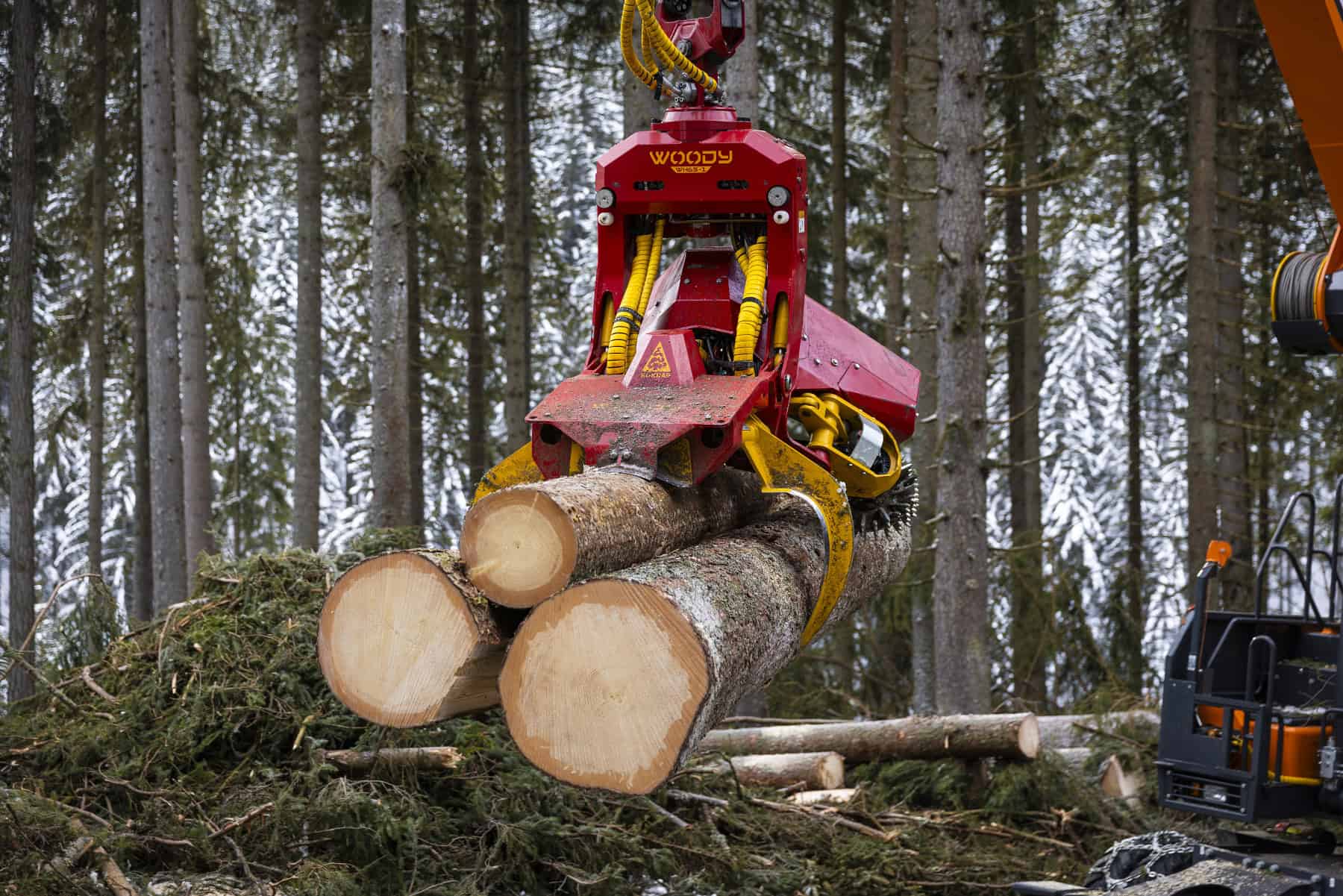

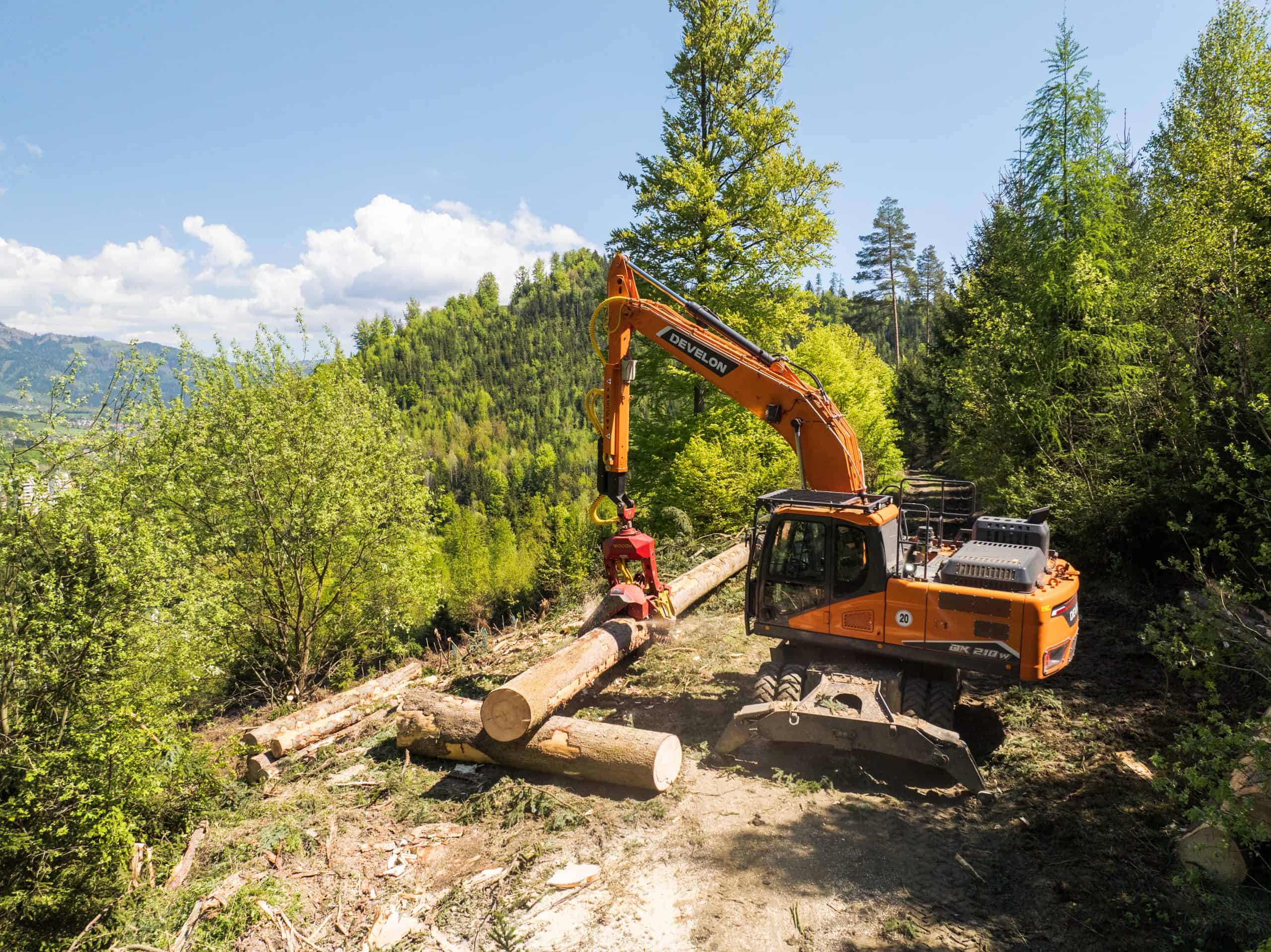

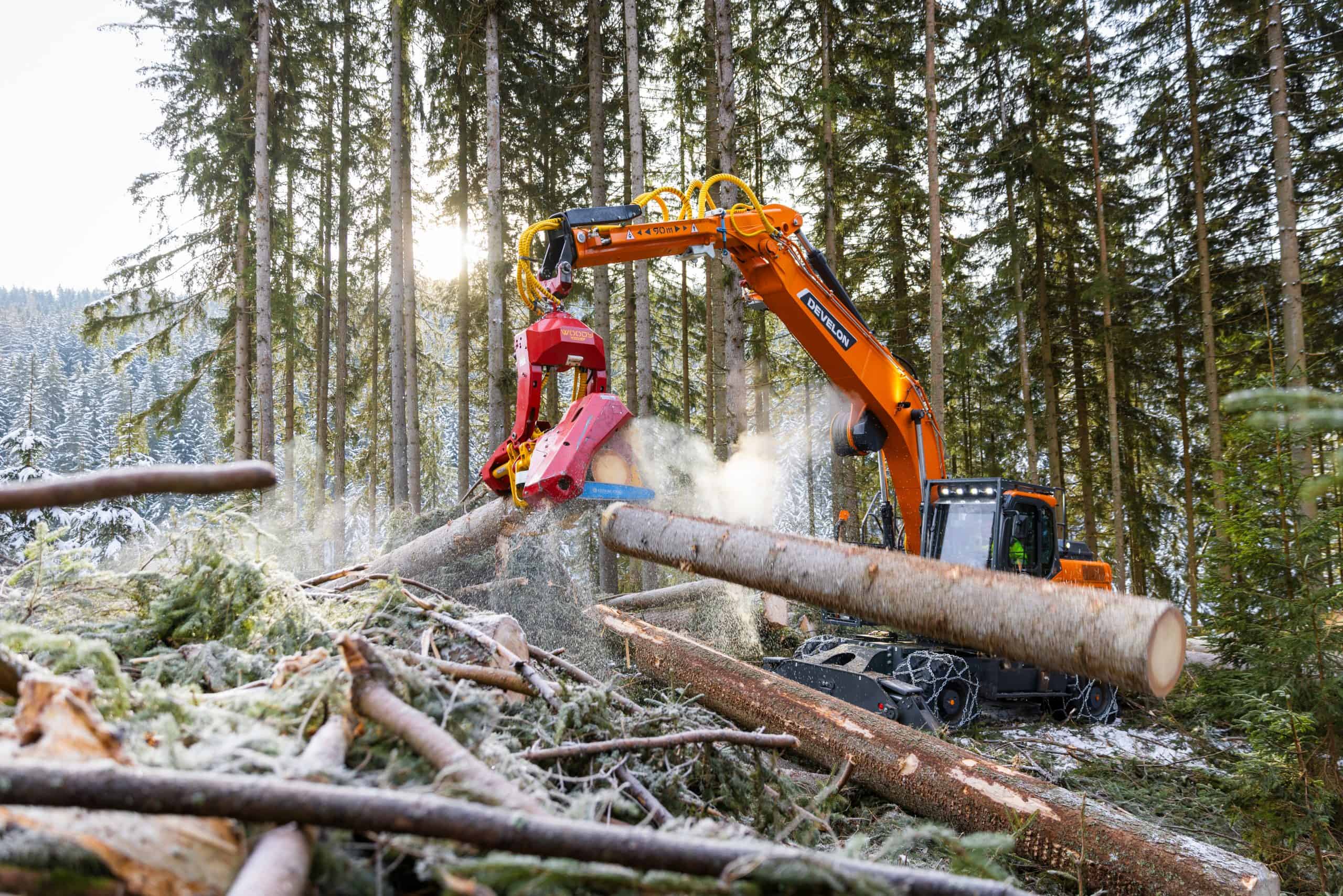

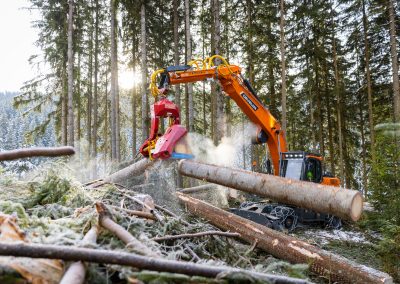

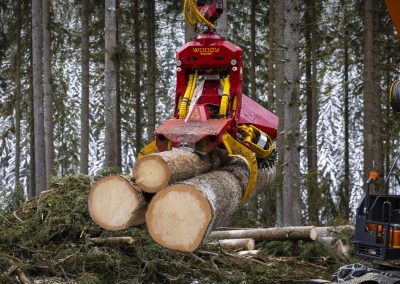

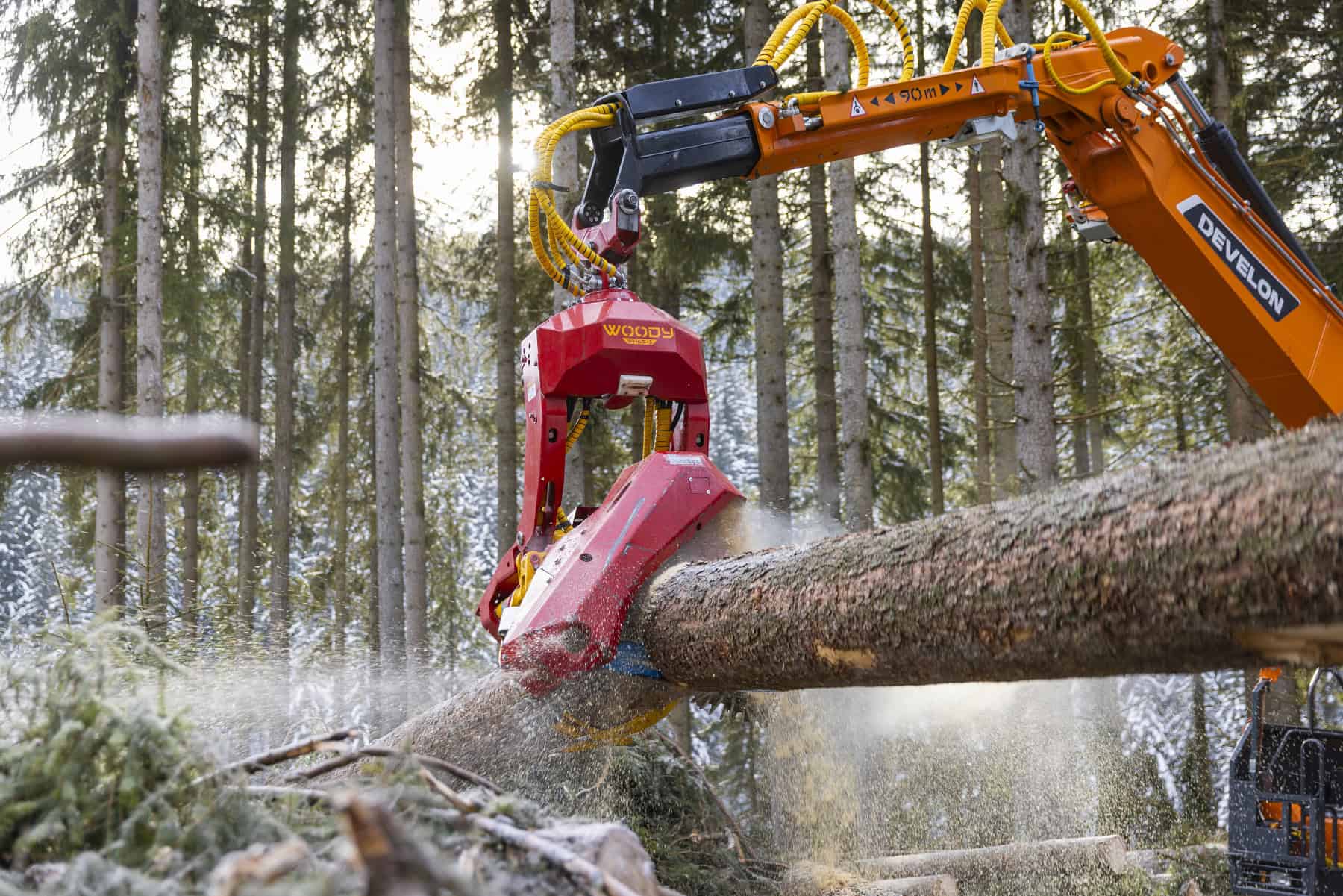

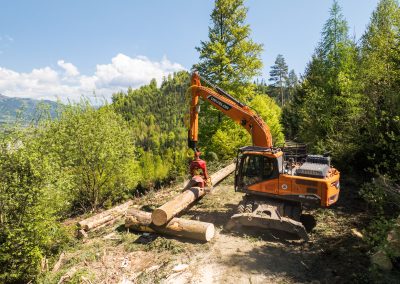

WOODY WH65-1 V PRAXI
