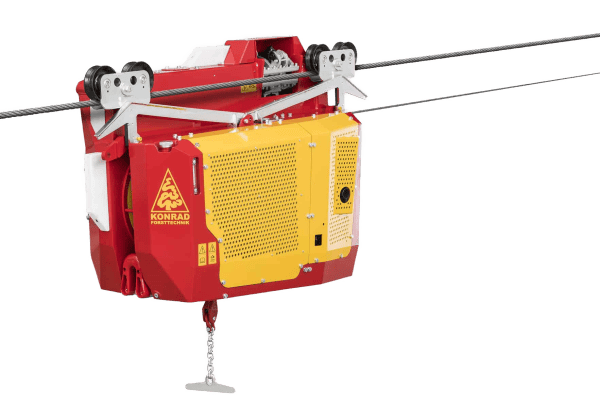

lanovkové systémyLIFTLINER LL40-3
mimoriadne šetrná a efektívna práca pri prebierkach a rubných ťažbách
Pomocou rádiom riadeného lanovkového vozíka LIFTLINER sa dá súbežne pracovať s využitím funkcií „zdvíhanie/spúšťanie“ a „jazda“. Inovatívny systém lanovkového vozíka LIFTLINER si vás získa svojou mimoriadne šetrnou a efektívnou prácou pri prebierkach a rubných ťažbách.
Samostatný navijak
Ťažné lano a obehové lano sú pripevnené k vozíku pomocou samostatného navijaka, takže majú len úlohu ťahať vozík.
Svorka závesného lana sa prepína len vtedy, keď sa aktivuje ochrana proti pretrhnutiu lana alebo manuálnym pohybom. V dôsledku toho vozeň Liftliner LL40-3 funguje prakticky bez opotrebenia vozňa.
■ navijaková trakcia: 40 kN
■ hmotnosť: 1050 kg
■ nosné lano: Ø18 - 22 mm
■ lano na navijak Ø11/120 mm/m
Výhody Liftlinera
■ funkcie „zdvíhanie/spúšťanie“ a „jazda“ sú možné súbežne
■ mimoriadne šetrná a efektívna práca pri prebierkach
■ možnosť precízneho umiestnenia kmeňov na mieste vykládky
■ ťažné lano a obežné lano ťahá vozík lanovky
■ svorka nosného lana sa aktivuje spustením poistky proti pretrhnutiu lana alebo pri manuálnom ovládaní
■ prevádzka hore svahom a dolu svahom
■ rýchly čas montáže
■ samostatný navijak zdvíhacieho lana
■ umožňuje súbežnú jazdu a zdvíhanie/spúšťanie
■ minimálne opotrebovanie nosného a ťažného lana
■ rýchle a jednoduché zovretie, resp. uvoľnenie svorky nosného
lana (bez klinového mechanizmu)
■ dvojité koliesko pre bezpečný prejazd podpier
■ jednoduchá manipulácia s manuálnym diaľkovým ovládaním
KONRAD
■ rádiový prijímač s integrovaným prevodníkom pre väčšiu
pracovnú oblasť
Technická špecifikácia LIFTLINER LL40-3
Otočte vaše mobilné zariadenie do horizontálnej polohy, aby sa zobrazila celá tabuľka!
Všeobecné informácie
| LIFTLINER LL40-3 | |
|---|---|
| Hmotnosť: | 1050 kg |
| Priemer zaveseného lana: | Ø18 - 22 mm |
| Prevádzkové napätie: | 12 V |
| Rádiový systém: | KFS-16, KFS-20 |
Dieselový motor
| LIFTLINER LL40-3 | |
|---|---|
| Typové označenie: | HATZ 4H50 TICD, štvorvalcový turbodiesel s medzichladičom |
| Výkon: | 55 kW (pri 2300 ot./min) |
| Krútiaci moment: | 240 Nm (pri 1700 ot./min) |
| Výtlak | 1,95 l |
| Objem dieselovej nádrže | 25 l |
Navijak
| LIFTLINER LL40-3 | |
|---|---|
| Pohonný motor: | Radiálny piestový motor |
| Navijaková trakcia: | 40 kN |
| Štandardné laná: | Ø11mm/120 m |
Hydraulický systém
| LIFTLINER LL40-3 | |
|---|---|
| Hydraulické olejové čerpadlo: | Axiálne piestové čerpadlo, uzavretý olejový okruh |
| Max. prevádzkový tlak: | 400 bar |
| Špecifikácia hydraulického oleja: | HVLP 46 |
| Kapacita hydraulického systému: | 22 l |
Rádiový systém
Nové manuálne ovládacie zariadenie si vás získa predovšetkým jednoduchou manipuláciou a obsluhou, ergonomickým dizajnom a ľahkým krytom odolným proti nárazu.
■ rádiový vysielač s displejom
■ extrémne ľahký s veľkou kapacitou batérie
■ všetky nastavenia sú možné cez rádiový vysielač
■ diagnostika chýb, zobrazenie prevádzkových údajov naftového motora a hydraulického zariadenia na displeji
■ zobrazenie rádiovej frekvencie a intenzity signálu
■ univerzálny pre všetky stroje KONRAD

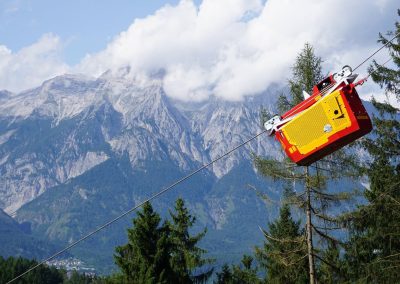

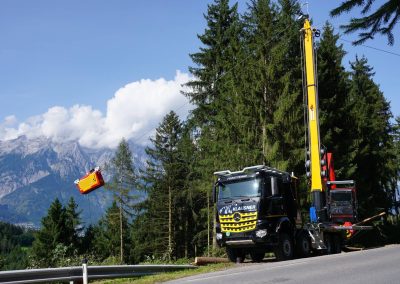

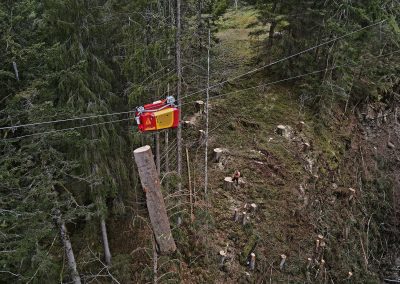

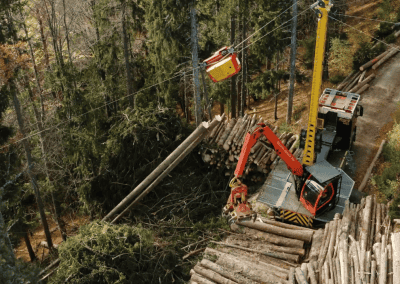

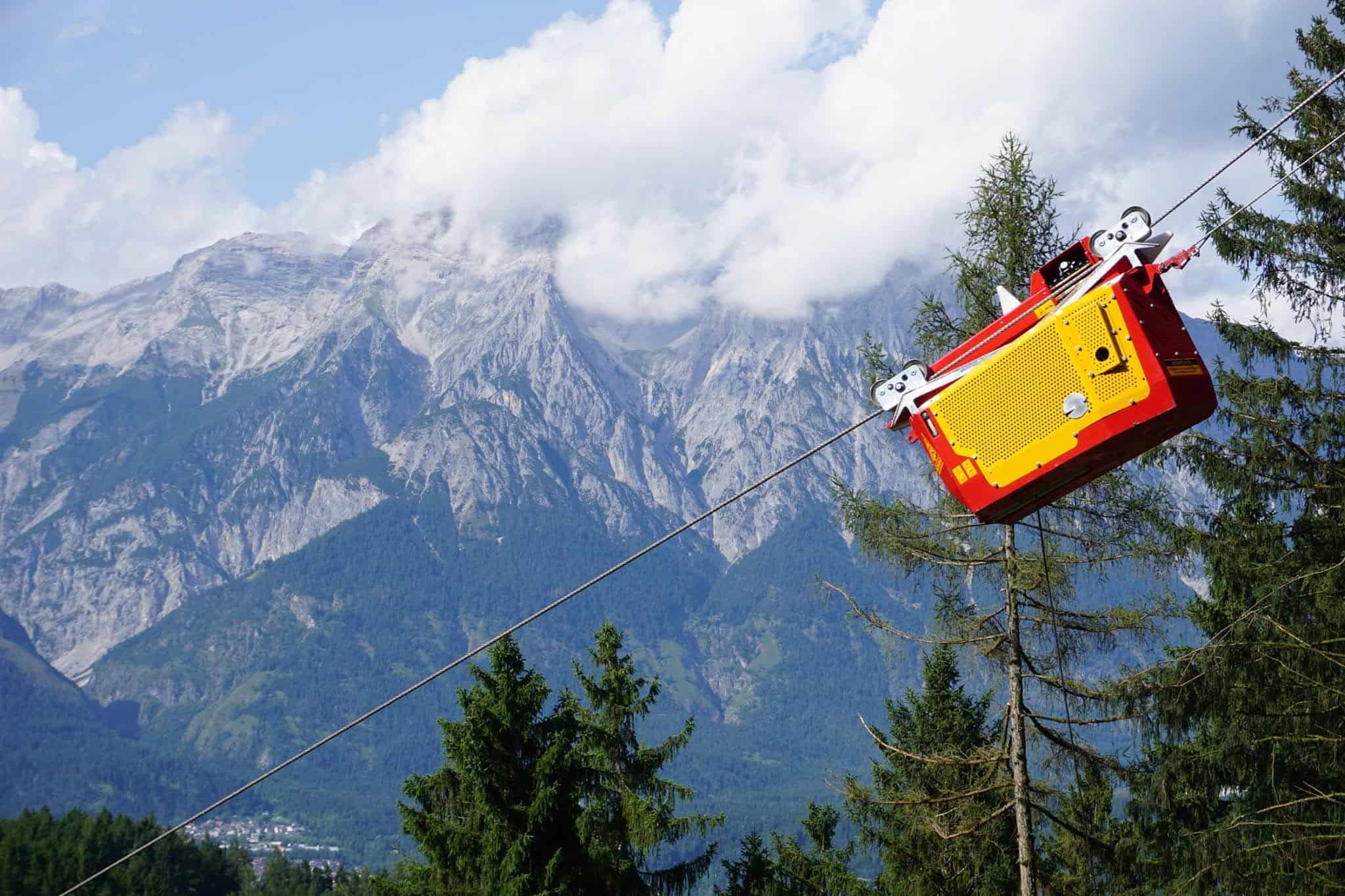

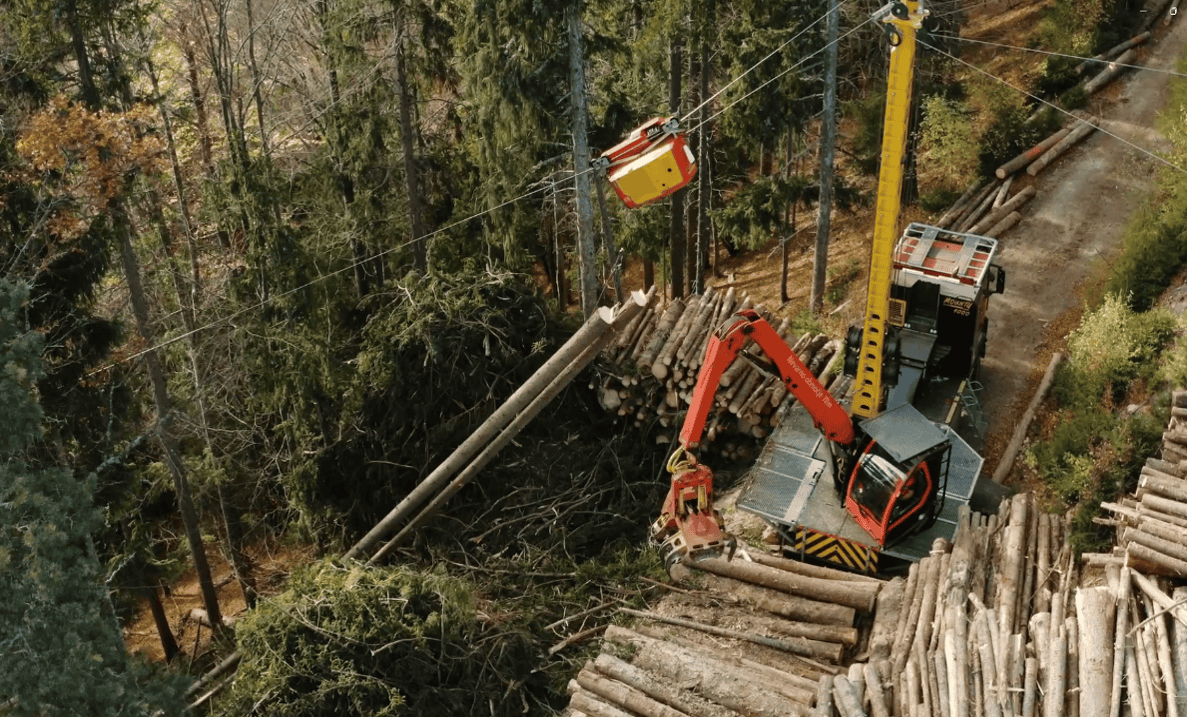

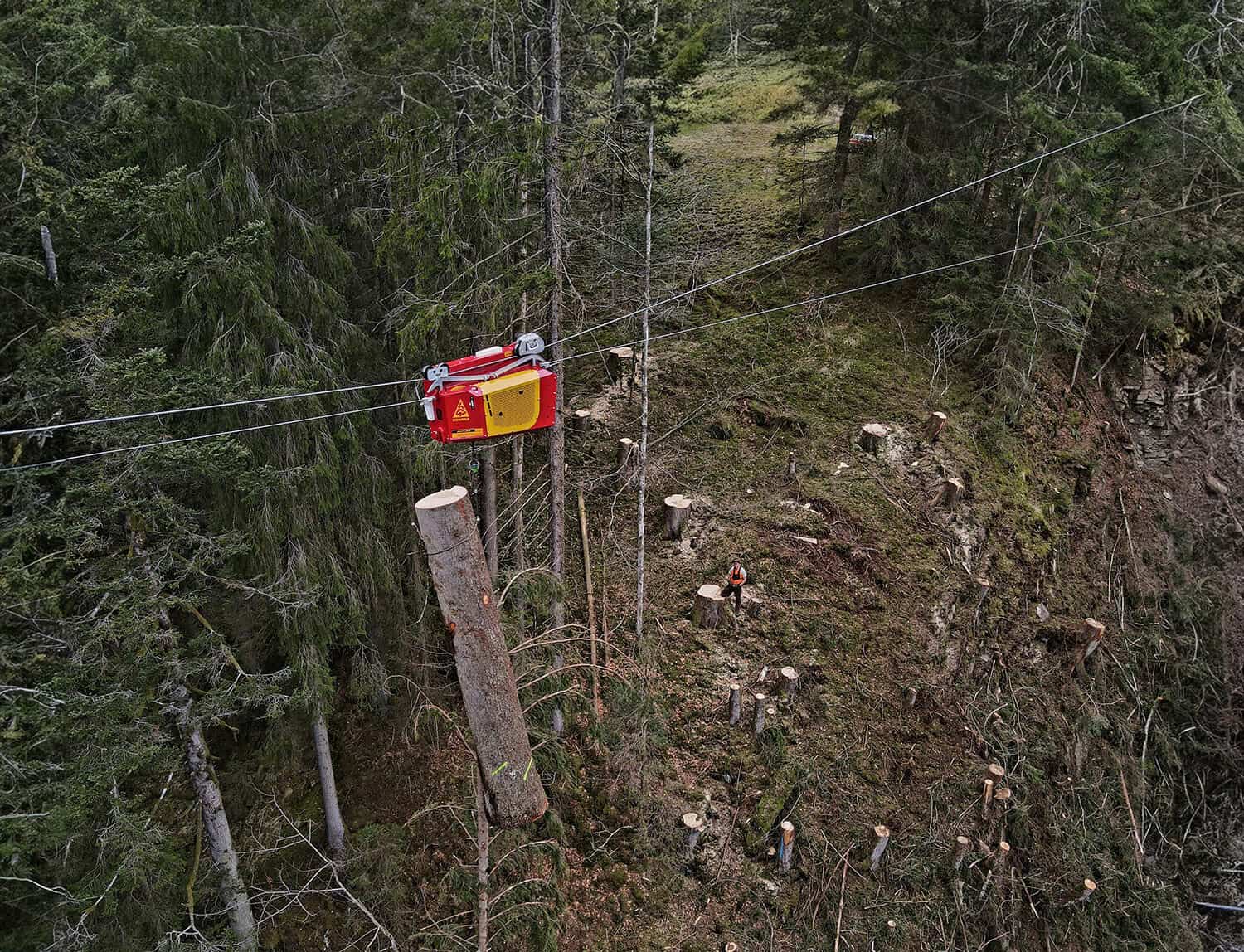

LIFTLINER LL40-3 V PRAXI
