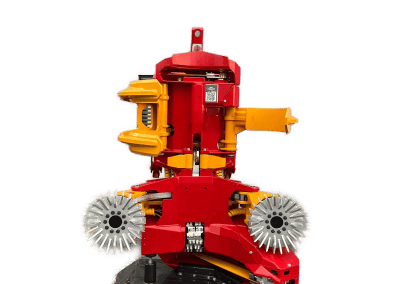

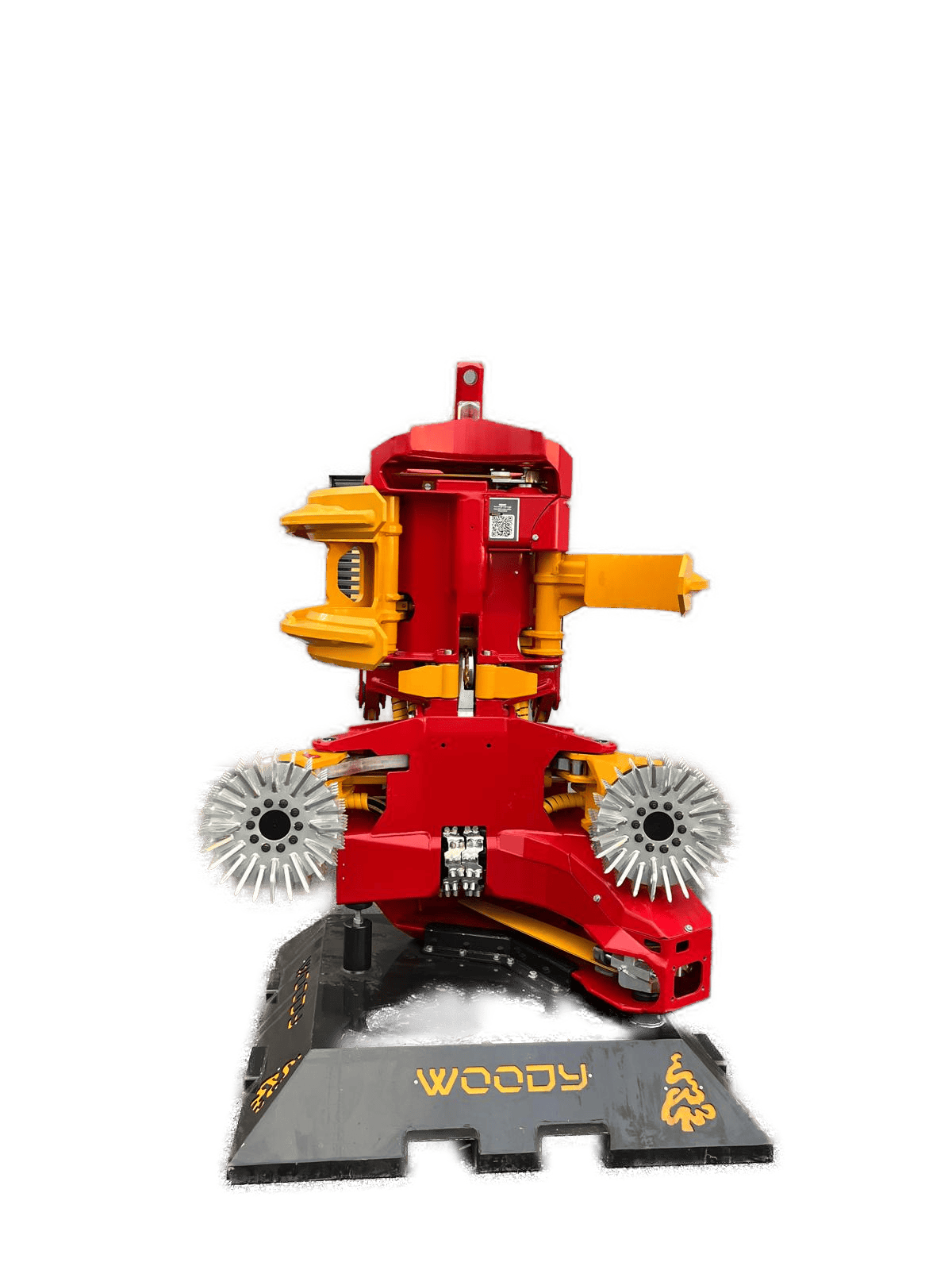

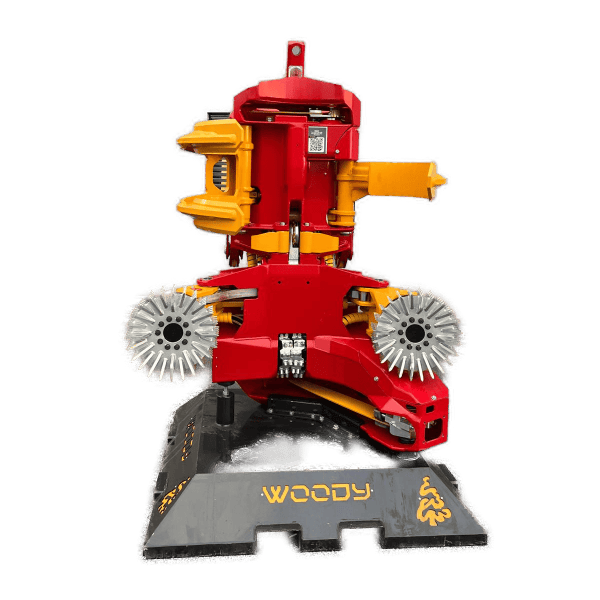

harvestorové hlaviceWOODY WH60-1
Robustný všestranný stroj. Konštrukcia rámu modelu WH60-1 bola ďalej vylepšená.
Hydraulický pohon všetkých štyroch kolies s mechanickou uzávierkou diferenciálu má vždy vynikajúcu trakciu, či už ide o tvrdé drevo alebo ťažké horské drevo. Špeciálna kinematika rámu uľahčuje zdvíhanie kmeňov v strmom teréne a zároveň zabezpečuje celkovú dĺžku kmeňa. To výrazne zjednodušuje kontrolované rúbanie veľkých stromov.
Unikátna a patentovaná geometria rámu
Unikátna a patentovaná geometria rámu harvestorových hlavíc KONRAD umožňuje spracovanie listnatých aj krivých stromov. Nový, inovatívny dizajn paralelných tyčí na ramenách valcov dokonale kompenzuje nerovnosti v kmeni a zabezpečuje presný kontakt podávacích valcov bez ohľadu na priemer kmeňa.
Okrem automatického napínača reťaze a funkcie svetelnej závory je štandardným vybavením modelu WH60-1 aj kontinuálny rotátor KONRAD a mnoho ďalších inovácií.
.
Technická špecifikácia WOODY VH60-1
01 Všeobecné informácie
Harvestorová hlavica
Model: WH60-1
02 Základné údaje
| Model | WH60-1 |
|---|---|
| Hmotnosť | 1450 kg ¹) / 1480 kg ² |
| Odporúčaný hnací výkon | 118 kW (160 PS) |
| Prevádzkový tlak | 300 -350 bar |
| Spotreba oleja | 200 - 250 l/min |
| Rotátor | Integrovaný nekonečný rotátor KONRAD |
| Prevádzkové napätie | 24 V |
| Riadiaci systém | KTC 1.0 |
1) hmotnosť vrátane rotátora; vrátane hydraulického oleja
2) s doplnkovou vrcholcovou pílou
03 Jednotka píly
| Model WH60-1 | Hlavná píla | Doplnková vrcholcová píla |
|---|---|---|
| Systém napínania reťaze | hydraulický | manuálny |
| Rýchlosť reťaze | 40 m/s | 35 m/s |
| Dĺžka pílovej lišty | 820 mm | 420 mm |
| Max. priemer rezu | 680 mm | 320 mm |
| Rozstup reťaze | .404“ | .404“ |
| Počet hnacích článkov | 98 | 55 |
04 Posuvná jednotka
| WH60-1 | |
|---|---|
| Posuv | 4 posuvné valce |
| Max. posuvná sila | 35 kN |
| Rýchlosť posúvania | 0 - 4 m/s |
| Max. otvorenie posuvných valcov | 740 mm |
05 Jednotka drapáka
| Model WH60-1 | |
|---|---|
| Odvetvovacie nástroje | 4x pohyblivé, 1x statické |
| Odvetvovací priemer | 40 - 650 mm |
| Max. otvorenie drapáka | 1200 mm |

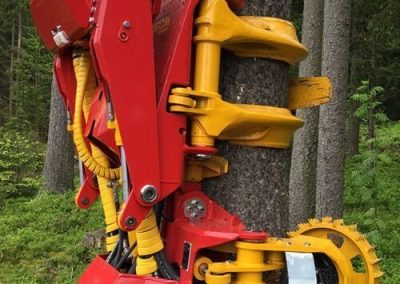

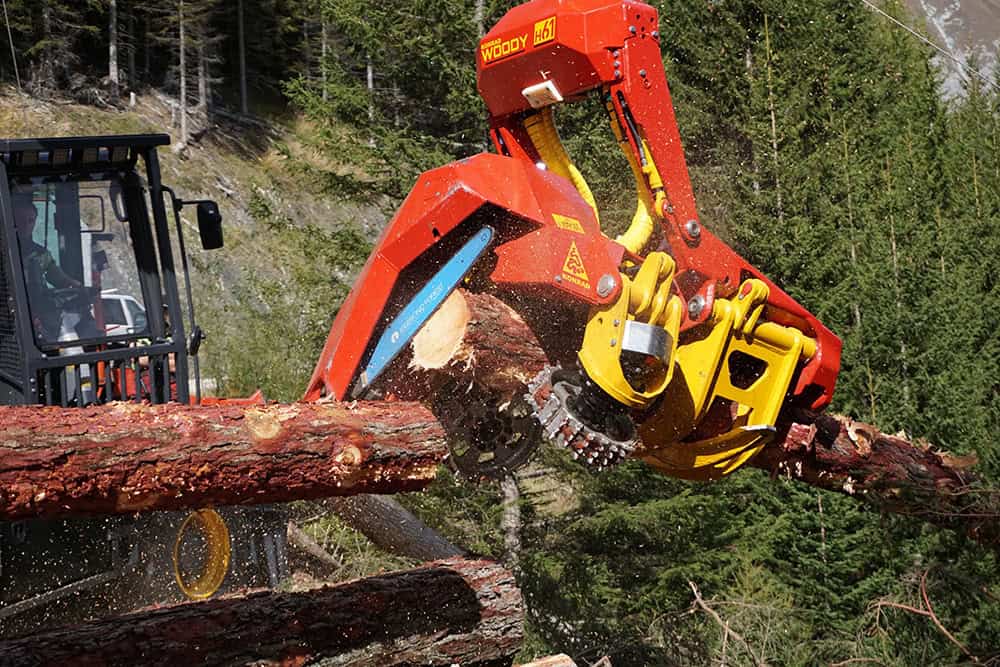

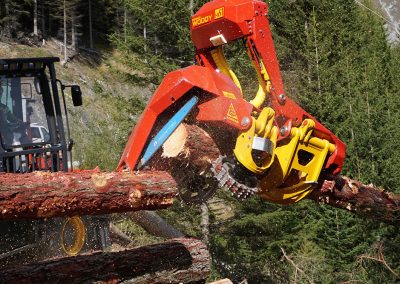

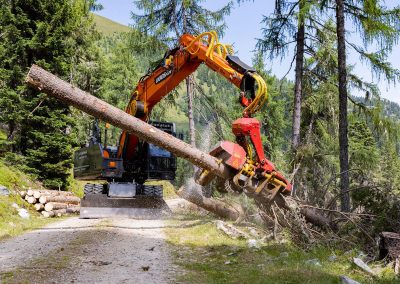

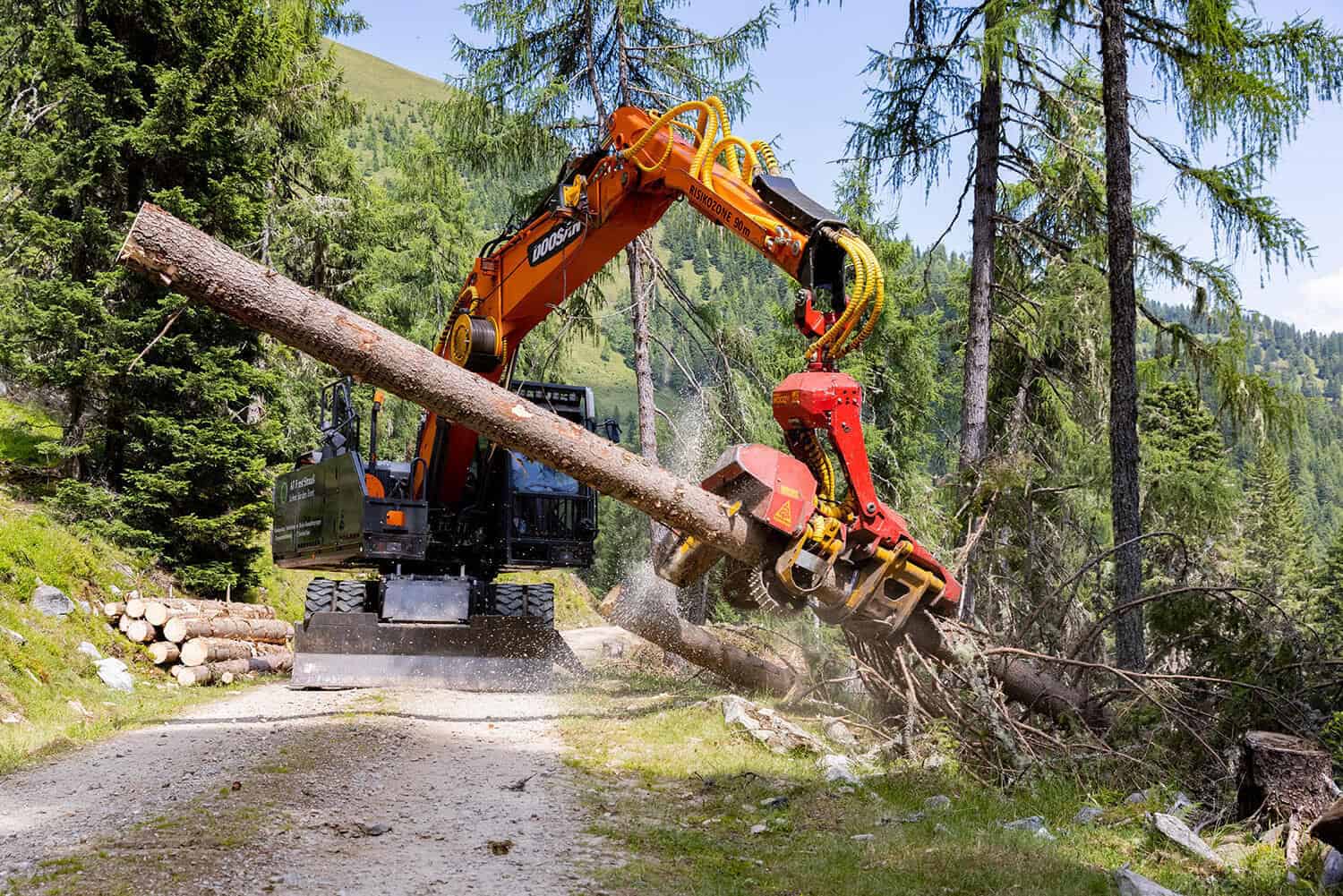

WOODY WH60-1 V PRAXI

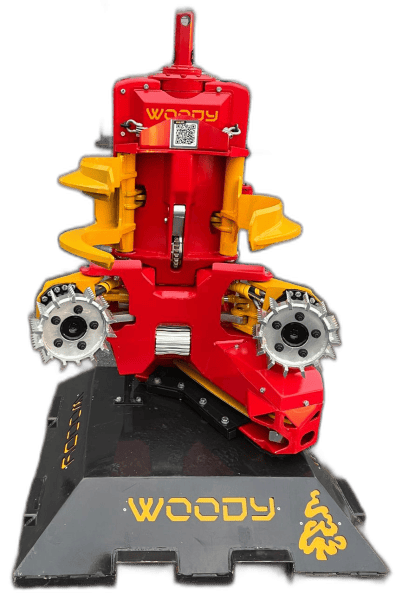

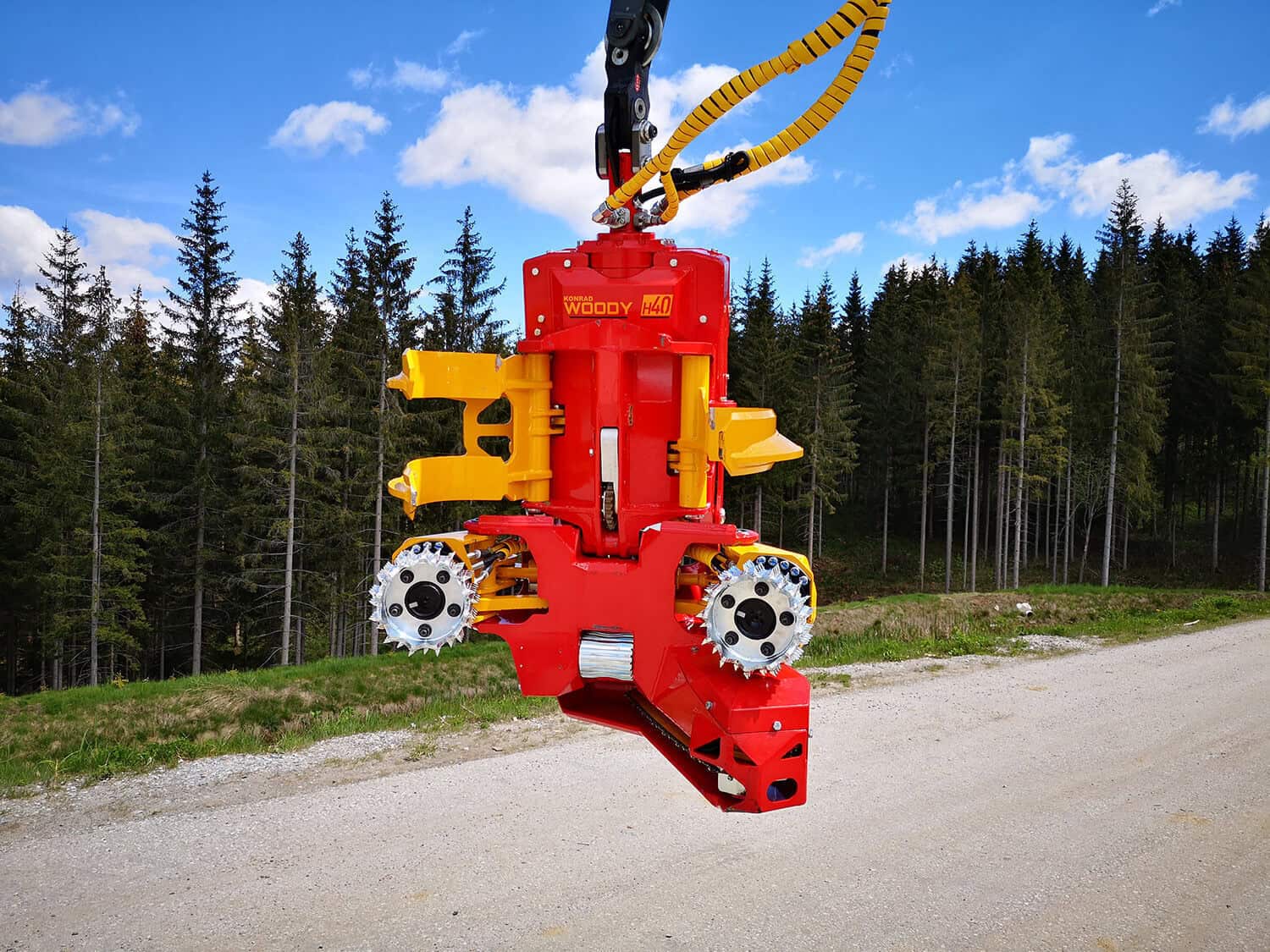

WH40 je najmenším členom skupiny zberačov KONRAD.
Ideálny pre prebierkové porasty pre rýpadlá od 10 ton.
Vďaka sklopnej podávacej jednotke je to „skutočná“ harvestorová hlava KONRAD a ako prerieďovacia hlava dopĺňa produktový rad harvestorových hlavíc KONRAD v spodnej časti. Či už je namontovaná na kompaktnom bagre alebo na prerieďovacom harvestore KONRAD KDH – WH40 vždy podáva dobrý výkon.
Sofistikovaný hydraulický systém
Dvojvalcový pohon vďaka adaptívnej paralelnej tyči vždy udržiava ideálny kontakt s kmeňom, čím zaisťuje maximálnu trakciu. Automatické znižovanie tlaku drapáka na základe priemeru kmeňa a druhu stromu spolu s geometriou odvetvovacích nožov zaručuje konzistentne čisté výsledky odvetvovania. Sofistikovaný hydraulický systém WH40 je umiestnený v rámovej jednotke, čo zlepšuje prístup k bodom údržby. Snímače pracujú s presnosťou a prenášajú presné hodnoty do riadiaceho systému stroja KTC.
Technická špecifikácia
01 Všeobecné informácie
Harvestorová hlavica
Model: WH40-2
02 Základné údaje
| Model | WH40-2 |
|---|---|
| Hmotnosť | 570 kg |
| Odporúčaný hnací výkon | min. 51 kW (70 PS) |
| Prevádzkový tlak | 250 - 280 bar |
| Spotreba oleja | 130 - 160 l/min |
| Rotátor | Integrovaný nekonečný rotátor KONRAD |
| Prevádzkové napätie | 24 V |
| Riadiaci systém | KTC 1.0 |
03 Jednotka píly
| Model WH40-2 | |
|---|---|
| Systém napínania reťaze | manuálny |
| Rýchlosť reťaze | 35 m/s |
| Dĺžka pílovej lišty | 590 mm |
| Max. priemer rezu | 450 mm |
| Rozstup reťaze | .404“ |
| Počet hnacích článkov | 72 |
04 Posuvná jednotka
| Model WH40-2 | |
|---|---|
| Posuv | 2 posuvné valce |
| Max. posuvná sila | 18 kN |
| Rýchlosť posúvania | 0 - 4 m/s |
| Max. otvorenie posuvných valcov | 500 mm |
05 Jednotka drapáka
| Model WH40-2 | |
|---|---|
| Odvetvovacie nástroje | 2 x pohyblivé, 1x statické |
| Odvetvovací priemer | 40 - 400 mm |
| Max. otvorenie drapáka | 750 mm |

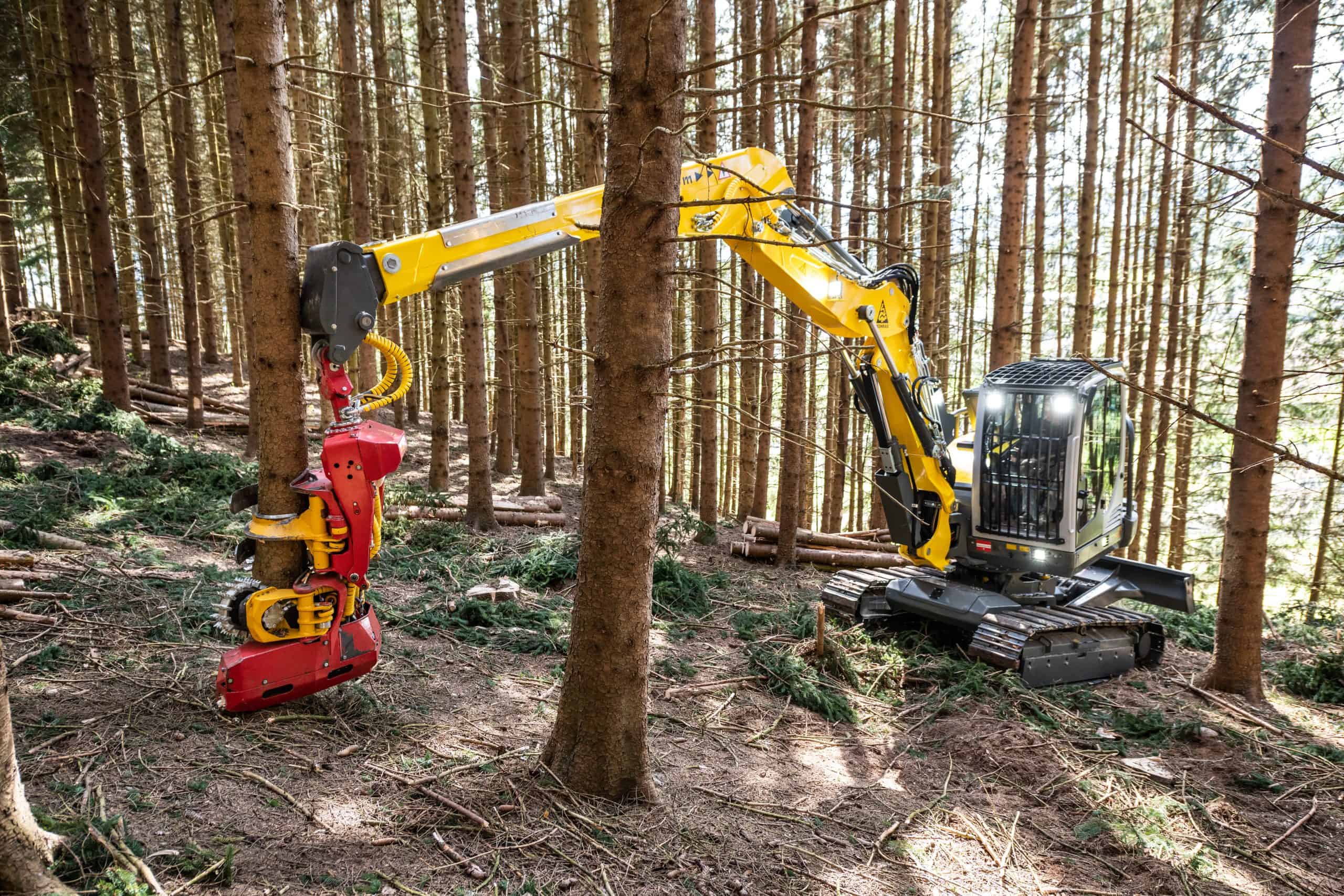

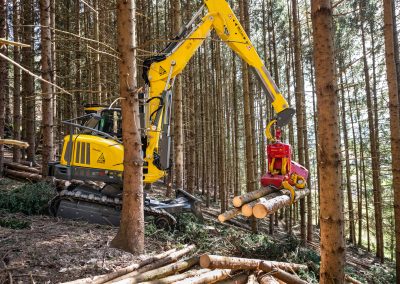

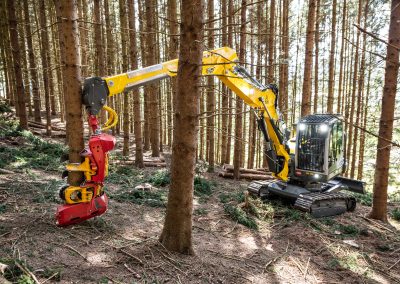

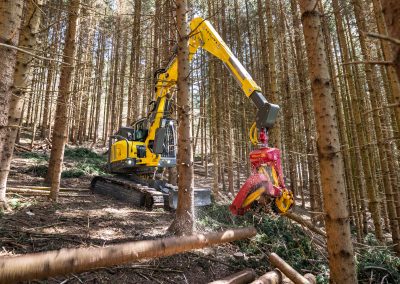

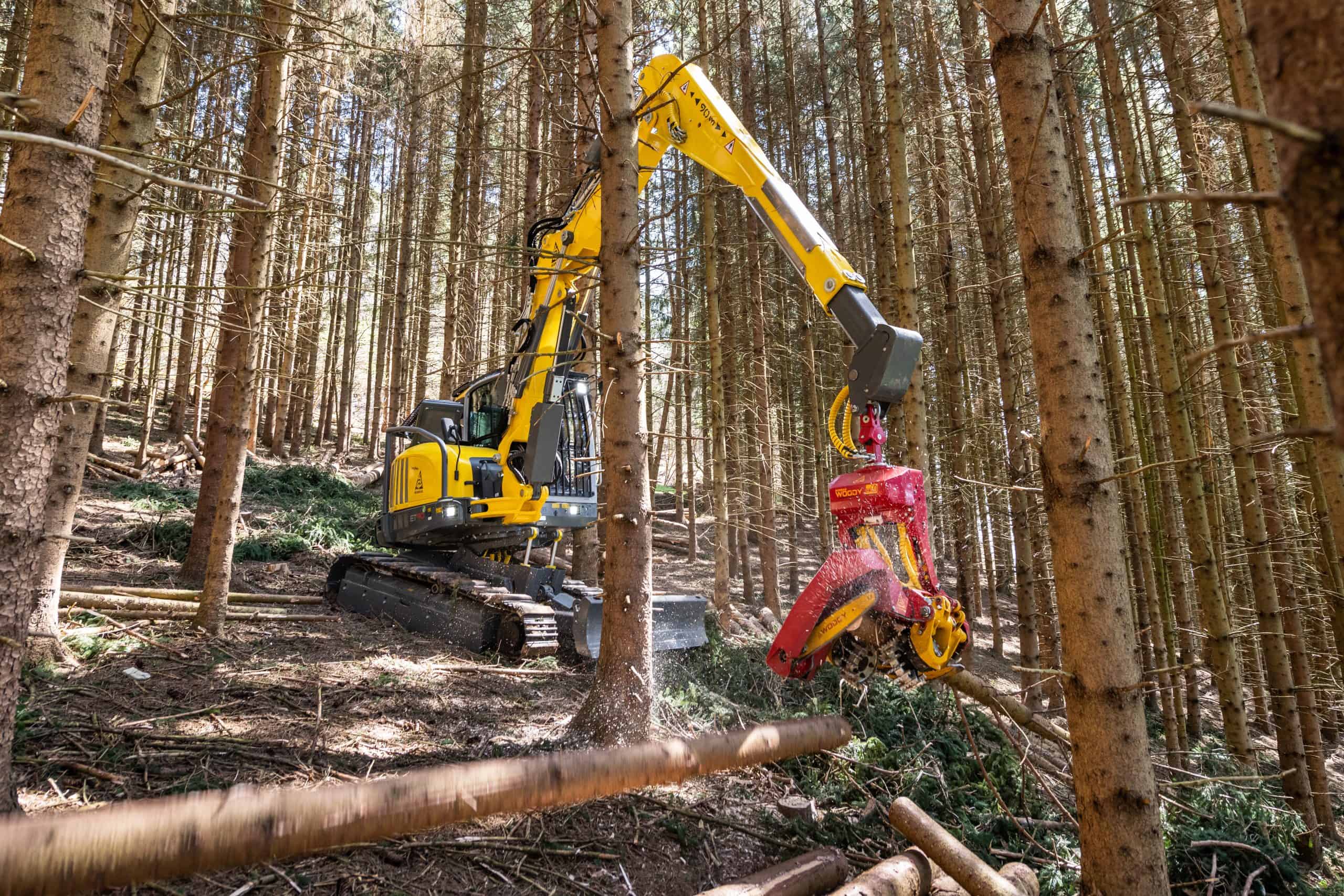

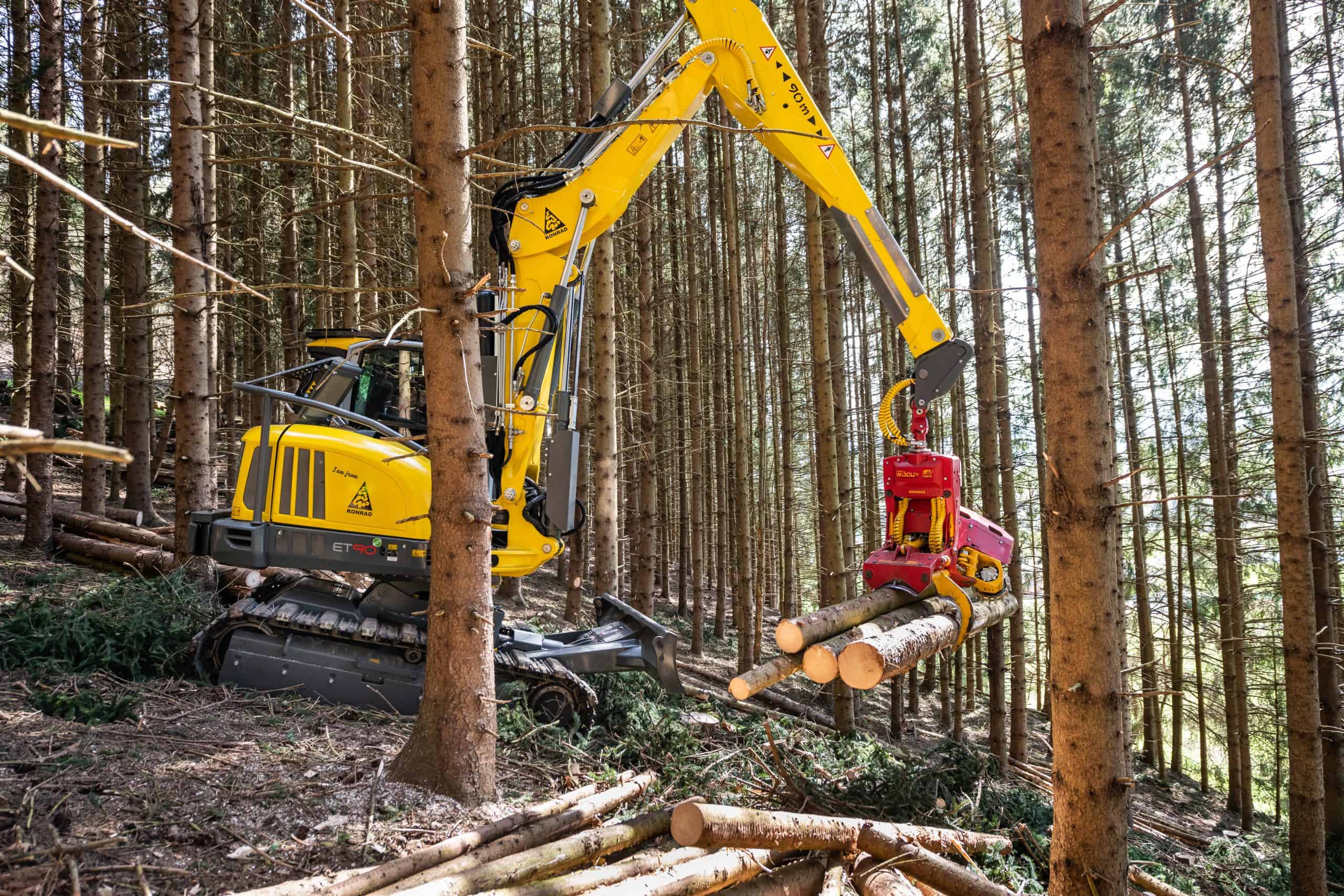

WOODY WH40-2 V PRAXI
